• ASCIIIMG: Importació de fitxers ràster ASCII a fitxers ràster MiraMon

Accés a aquest text d'ajuda com a pàgina web: ASCIIIMG

Presentació i opcions

Aquesta aplicació importa fitxers ràster de diversos formats ASCII al MiraMon (format IMG). Els formats ASCII suportats poden contenir línies de capçalera que indiquen algunes característiques del fitxer, com ara el nombre de columnes i files, etc. En funció del tractament que es dona a la capçalera, ASCIIIMG té tres opcions:

ASCIIIMG ESRI: Opció que interpreta la capçalera del format ESRI ASCII per fer la transformació.

ASCIIIMG NO ENV: En aquesta opció no s'indica l'àmbit ni el sistema de referència. El nombre de files i columnes que conté el fitxer ASCII s'ha d'escriure manualment, així com també el nombre de línies de capçalera a saltar.

ASCIIIMG ENV: En aquesta opció s'indica l'àmbit i el sistema de referència. El nombre de files i columnes que conté el fitxer ASCII s'ha d'escriure manualment, així com també el nombre de línies de capçalera a saltar.

Així doncs, l'ASCIIIMG suporta quatre tipus principals de fitxers ASCII:

• ESRI ASCII ràster format: S'importa el format ASCII (habitualment extensió .asc) propi del programari ArcGIS.


• Registre fix: En aquest cas els valors de cada cel·la o píxel del ràster sempre ocupen el mateix nombre de caràcters en el fitxer. Com a conseqüència els valors poden arribar a trobar-se "enganxats".
  Exemples:

       -> " 45 73  2 12"


  conté, a registre fix de 3 caràcters, els valors 45, 73, 2 i 12.

       -> "123 45  7255"


  conté, a registre fix de 3 caràcters, els valors 123, 45, 7 i 255.

  En aquest tipus els retorns de carro s'ignoren.


• Valors separats per un delimitador format per espais, tabuladors o retorns en qualsevol nombre.
  Exemples:

       -> 45 73 2 12
       -> 45      73 2 12
       -> 45
          73
          2
          12


  És el cas més freqüent.


• Valors estructurats en columnes.
  Exemple:

      V    68    Matoll
      V    84    Coníferes
      A    37    Aigua
      V    72    Matoll


Els tipus de dades de sortida tolerats són: bit, byte, integer, uinteger, long i real, amb compressió RLE o sense compressió.

L'ASCIIIMG suporta retorns de carro estil DOS/Windows (0x0D 0x0A) i a l'estil UNIX (0x0D).

Es pot indicar un valor corresponent al sensedades ('NoData', valor de fons o 'flag value'). Aquest és aplicat tant quan es consignen els valors explícits (com els que s'indiquen en alguns fitxers ESRI amb capçalera) com en el cas de conversions fora de rang.

L'aplicació documenta un conjunt mínim de metadades, que poden ser enriquides amb el GeM+ posteriorment si es desitja. Les metadades documentades són:

data type   :
file type   :
columns     :
rows        :
min. value  :
max. value  :
flag value  :

ref. system :
ref. units  :
min. X      :
max. X      :
min. Y      :
max. Y      :
resolution  :

ref. system : plane
ref. units  : pixels
min. X      : 0
max. X      : nfil
min. Y      : 0
max. Y      : ncol
resolution  : 1

file title  :
unit dist.  : 1.0
pos'n error : unknown
value units : unspecified
value error : unknown
flag def'n  : background
legend cats : 0

L'aplicació controla que la imatge origen no sigui incompleta (truncada). Malgrat això, si el dèficit de cel·les o píxels és inferior al 70% l'aplicació farceix la resta de la imatge amb l'últim valor llegit. Així s'obté una imatge que pot ser consultada o retallada en el fragment que conté dades vàlides.

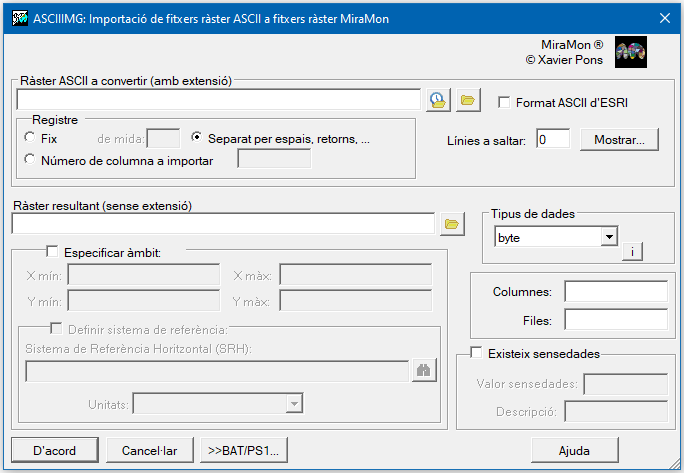

Caixa de diàleg de l'aplicació

Caixa de diàleg de l'ASCIIIMG.
