CEOSIMG: Transformació de ràsters (imatges de satèl·lit, etc) del format CEOS al format IMG del MiraMon
Accés directe de l'ajuda a Internet: CEOSIMG
Accés a l'aplicació des del menú: "Fitxer | Importar | Ràsters | CEOS (Landsat) -> IMG"
Presentació i opcions
Aquesta aplicació llegeix dades dels sensors ETM+ i TM (Enhanced Thematic Mapper Plus i Thematic Mapper) del satèl·lit Landsat en el format CEOS de l'Agència Europea de l'Espai (ESA) segons les especificacions del document: LANDSAT ETM+/TM - CEOS/ESA PRODUCTS FORMAT DEFINITION. V2.6. 13-June-2001. S'ha provat també amb èxit la lectura de dades TM de Landsat 5.
Informació CEOS:
L'opció 0 mostra informació sobre l'escena Landsat en fitxers en format CEOS.
Importació CEOS a IMG:
Importació de dades dels sensors ETM+ i TM del satèl·lit Landsat del format CEOS al format IMG del Miramon.
El format CEOS pot presentar variacions especialment quan conté dades d'altres sensors diferents a ETM+/TM, per la qual cosa pot ser que l'aplicació no pugui llegir aquests formats. Per exemple, en el cas d'imatges ETM+ l'aplicació assumeix que les dades han sofert un processat de tipus LPGS. Per a qualsevol consulta en relació a aquests aspectes es pot contactar amb l'equip del MiraMon (contacte@miramon.uab.es).
Com s'ha dit, les imatges són convertides al format IMG de la v. 4 del MiraMon, de forma que les diferents bandes s'emmagatzemen en tants fitxers IMG com bandes espectrals contingui la imatge original. Tots els fitxers IMG convertits s'ubiquen en un mateix directori, per la qual cosa es demana a l'usuari que faciliti un nom de directori i no un nom de sortida per a cada banda espectral. L'usuari decideix si vol desar les imatges en format IMG byte no comprimit o en format IMG byte-RLE extracomprimit. El nom dels fitxers IMG que contindran les diferents bandes espectrals s'assigna segons el següent patró:
orbita&imatge_data_Nbanda.img
Un exemple podria ser: 197031_13062002_1 corresponent a l'òrbita 197, imatge 031, presa el 13 de juny de 2002 en la banda espectral 1 (blau). Més endavant s'inclouen consideracions en el cas d'imatges flotants.
Les metadades contingudes als fitxers que típicament conté un CD-ROM de distribució de dades ETM+/TM, com ara data i hora de captació, detalls de preprocessament, etc, són emmagatzemades en un fitxer I.rel ubicat al mateix directori on l'usuari ha decidit desar les imatges. Aquest fitxer de metadades multibanda diferencia adequadament les dades específiques de cada banda (com ara la regió espectral que cobreixen), de les comunes a totes les bandes (com ara la data de captació) i de les que es troben en una situació mixta (com ara el nombre de columnes i files, que és general per a totes les bandes multispectrals però que sol ser doble en la banda pancromàtica present a imatges ETM+).
Les diferents bandes es presenten en el fitxer de metadades seguint el següent ordre:
- En primer lloc la PAN (banda 8), per ser la de més resolució espacial i singular respecte al conjunt. Aquesta banda només està disponible en el sensor ETM+, no en TM.
- A continuació les bandes 1-2-3-4, que proporcionen la resposta en les regions espectrals blau - verd - vermell - infraroig proper.
- A continuació les bandes 5-7, que proporcionen la resposta en la regió espectral infraroig d'ona curta.
- Finalment la banda 6, corresponent a l'infraroig tèrmic, que presenta una resolució de 60 m en ETM+ i de 120 m en TM, però que es distribueix remostrejada a 30 m. En el cas d'imatges ETM+, de vegades se serveix addicionalment una banda 9, corresponent a la mateixa banda tèrmica però amb una calibració radiomètrica d'alt guany.
Es pot utilitzar el Gestor Universal de Metadades Geoespacials (GeM+) per a efectuar els canvis i/o retocs que es considerin necessaris un cop importades les imatges.
Per a més informació es pot consultar la següent referència:
Cristóbal J, Pons X, Serra P (2004) Sobre el uso operativo de Landsat-7 ETM+ en Europa. Revista de Teledetección 21: 55-59. http://www.aet.org.es/revistas/revista21/AET21-11.pdf.

Caixa de diàleg de l'aplicació
|

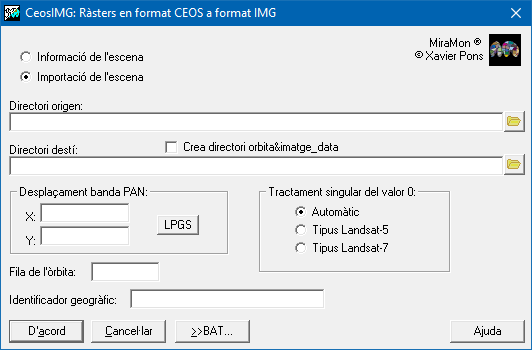

Caixa de diàleg del CEOSIMG |

Sintaxi
Sintaxi:
- CEOSIMG 0 DirectoriEscena
- CEOSIMG 1 DirectoriEscena DirectoriDestí [/CREA_DIR] [/ROW_ORBIT] [/DESPL_X_PAN] [/DESPL_Y_PAN] [/GeographicIdentifierCode] [/TIPUS] [/SING_0]
Opcions:
- 0:
Obtenir informació de l'escena Landsat.
- 1:
Importació de l'escena Landsat.
Paràmetres:
- DirectoriEscena
(Directori escena -
Paràmetre d'entrada): És el nom del directori que conté els fitxers DAT_0?.001 amb les imatges, els fitxers LEA_0?.001 amb capçaleres amb informació addicional, etc. Típicament aquest directori es diu "d:\scene1", essent "d:" la unitat de CD-ROM on s'introdueix el CD que conté la imatge CEOS a importar.
- DirectoriDestí
(Directori destí -
Paràmetre de sortida): És el nom del directori que contindrà les imatges transformades.
Modificadors:
/CREA_DIR
(Crea directori)
El programa crearà un directori de nom orbita&imatge_data dintre de DirectoriDesti, de manera que els fitxers resultants es crearan a: DirectoriDesti\orbita&imatge_data. (Paràmetre d'entrada) /ROW_ORBIT=
(Fila de l'òrbita)
Indica a quina fila de l'òrbita s'ha pres la imatge. Aquest paràmetre és útil quan s'ha encarregat una imatge flotant, ja que en aquest cas la informació de la fila de l'òrbita que consta als fitxers CEOS és 000. Si és una imatge flotant i no s'indica aquest paràmetre, el programa usarà 000 com a denominador de fila de l'òrbita, però gràcies a aquest paràmetre es pot indicar, si es desitja, la fila més propera. (Paràmetre d'entrada) /DESPL_X_PAN=
(Desplaçament X)
Indica el desplaçament X. Pel cas de la banda Pancromàtica del sensor ETM+ el desplaçament X a aplicar quan el format és LPGS. Si no s'indica, el programa aplica un desplaçament estàndard del qual s'informa en pantalla i queda documentat a la secció de comentaris dels aspectes tècnics de les metadades. En imatges LPGS amb nivell de processament 5 (probablement Map oriented, per a més informació es pot consultar Cristóbal, Pons i Serra, 2004) s'ha observat que podria ser necessari indicar un desplaçament X "-15.75" en lloc de "+0.25" per tal d'aconseguir un correcte coregistre entre la banda PAN i les multispectrals. (Paràmetre d'entrada) /DESPL_Y_PAN=
(Desplaçament Y)
Indica el desplaçament Y. Pel cas de la banda Pancromàtica del sensor ETM+ el desplaçament Y a aplicar quan el format és LPGS. Si no s'indica, el programa aplica un desplaçament estàndard del qual s'informa en pantalla i queda documentat a la secció de comentaris dels aspectes tècnics de les metadades. En imatges LPGS amb nivell de processament 5 (probablement Map oriented, per a més informació es pot consultar Cristóbal, Pons i Serra, 2004) s'ha observat que podria ser necessari indicar un desplaçament Y "-15.75" en lloc de "+0.25" per tal d'aconseguir un correcte coregistre entre la banda PAN i les multispectrals. (Paràmetre d'entrada) /GeographicIdentifierCode=
(Identificador geogràfic)
Indica un nom geogràfic per a la identificació de la zona, per exemple "Àrea metropolitana de Barcelona". Aquest nom és un complement de l'extensió horitzontal de les metadades. (Paràmetre d'entrada) /TIPUS=
(Format de sortida més adequat)
En l'actual versió, CEOSIMG determina automàticament el format de sortida més adequat (típicament comprimit byte-RLE). Si es desitja no-comprimit cal especificar /TIPUS=byte. (Paràmetre d'entrada) /SING_0=
(SING_0)
Donat que s'ha detectat que en determinades imatges el valor 0 pot ser alhora un valor de fons en els marges i un valor radiomètric vàlid en el cos central de la imatge, aquest paràmetre s'usa per tal de controlar adequadament aquest fet singular. Pot prendre 3 valors: - 0: Cas automàtic, on usarà el tipus Landsat5 per a la plataforma Landsat i sensor TM i el tipus Landsat7 per la resta.
- 5: Tipus Landsat5: Es forçarà a considerar valors sensedades els zeros trobats en els marges laterals de la imatge i valors radiomètrics vàlids els zeros de zones més centrals. La definició precisa dels marges s'efectua a partir de la hipòtesi que en la primera banda (banda blava) no existiran zeros diferents de sensedades i aquests marges deduïts s'aplicaran a la resta de bandes. En definir sensedades com a 255, els valors vàlids de 255 seran saturats a 254, que esdevé el màxim valor radiomètric possible. Cal notar que aquest esquema no canvia la recta de calibració del sensor.
- 7: Tipus Landsat7: El zero (o el valor sensedades origen que correspongui) representarà un valor sensedades en qualsevol regió de la imatge, sense dobles interpretacions. Tal i com es fa notar a l'article de Cristóbal et al. (2004) aquest esquema canvia la recta de calibració del sensor, fet que el MiraMon corregeix adequadament respecte als valors presents a les capçaleres CEOS, que són incorrectes en aquest cas.
(Paràmetre d'entrada)
