Presentació i opcions

Aquest programa llegeix dades de múltiples sensors (per exemple, Enhanced Thematic Mapper Plus, ETM+, Thematic Mapper, TM, Multispectral Scanner System, MSS, etc) de la sèrie Landsat en el format NDF (NLAPS Data Format) de l'United States Geological Survey (USGS) segons les especificacions dels documents:

"NATIONAL LAND ARCHIVE PRODUCTION SYSTEM (NLAPS). SYSTEMATIC FORMAT DESCRIPTION DOCUMENT". United States Geological Survey Format Specifications for Geometrically Corrected Landsat Level 1 Digital Data Products (July 2000)

"Level 1 Product Output Files. Data Format Control Book". Volume 5, Book 2. Revision 5. April 2001

Les imatges són convertides al format IMG del MiraMon, de forma que les diferents bandes espectrals s'emmagatzemen en tants fitxers IMG com bandes espectrals contingui la imatge original. Tots els fitxers IMG convertits s'ubiquen en un mateix directori, per la qual cosa es demana a la persona usuària que faciliti un nom de directori i no un nom de sortida per a cada banda espectral. El programa comprimeix les imatges en format RLE extracomprimit i indexat.

El nom dels fitxers IMG que contindran les diferents bandes espectrals s'assigna segons el següent patró: orbita&imatge_data_Nbanda.img. Un exemple podria ser: 197031_13062002_1 corresponent a l'òrbita 197, imatge 031, presa el 13 de juny de 2002 en la banda espectral 1 (blau).

En el cas d'imatges flotants (al llarg de la traça), els fitxers de capçalera NDF indiquen l'escena d'inici i final amb un decimal. Aquesta informació s'utilitza per a obtenir el número d'escena identificador de l'escena, a partir de la mitjana arrodonida a un enter del número d'escena inicial i final.

Per exemple si al fitxer de Report (*.WO) diu

   Path/Strip no.:     197                        Start Row no.:      030.9
                                                  End Row no.:        031.9
els noms de les diferents bandes seguiran el patró: 197031_13062002_31.

Les metadades contingudes als fitxers que típicament conté un CD-ROM de distribució, com ara, data i hora de captació, detalls de preprocessament, etc, són emmagatzemades en un fitxer I.rel ubicat al mateix directori on s'ha decidit desar les imatges. Aquest fitxer de metadades multibanda diferencia adequadament les dades específiques de cada banda (com ara la regió espectral que cobreixen), les comunes a totes les bandes (com ara la data de captació) i les que es troben en una situació mixta (com ara el nombre de columnes i files, que és general per a totes les bandes multispectrals però que sol ser doble en la banda pancromàtica present a imatges ETM+, i es registra al fitxer de metadades I.rel).

Les diferents bandes es presenten en el fitxer de metadades per l'ordre espectral, de longituds d'ona curtes a llargues. Exemples:

* ETM+ i TM
- En primer lloc la PAN (banda 8), per ser la de més resolució espacial i singular respecte al conjunt. Aquesta banda només està disponible en les imatges d'ETM+.
- A continuació les bandes 1-2-3-4, que proporcionen la resposta en les regions espectrals blau - verd - vermell - infraroig proper.
- A continuació les bandes 5-7, que proporcionen la resposta en la regió espectral infraroig d'ona curta.
- Finalment, la banda 6, corresponent a l'infraroig tèrmic, que presenta una resolució de 60 m en ETM+ i de 120 m en TM, però que es distribueix remostrejada a 30. En el cas d'imatges ETM+, de vegades se serveix addicionalment una banda 9, corresponent a la mateixa banda tèrmica però amb una calibració radiomètrica d'alt guany.
* MSS
- Les bandes 1-2-3-4-5, que proporcionen la resposta en les regions espectrals verd - vermell - infraroig proper 1 - infraroig proper 2 - tèrmic. La banda 5 només està disponible en el sensor MSS de la missió Landsat-3.

Es pot utilitzar el Gestor Universal de Metadades del MiraMon (GeM+) per a efectuar els canvis i/o retocs que es considerin necessaris un cop importades les imatges.

Caixa de diàleg de l'aplicació

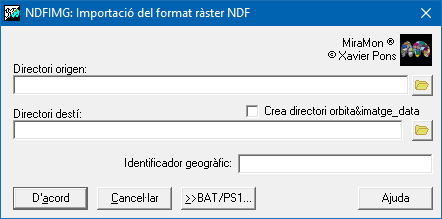

Caixa de diàleg del NDFIMG

Sintaxi

Sintaxi:

Paràmetres:

Modificadors:
