RawIMG: Importació i exportació entre formats ràster binaris (BSQ, BIL, BIP) i IMG del MiraMon
Accés directe de l'ajuda a Internet: RawIMG
Accés a l'aplicació des del menú:
"Fitxer | Importar | Ràsters | RAW -> IMG"
"Fitxer | Exportar | RAW -> IMG"
Presentació i opcions
Aquesta aplicació permet la conversió de fitxers binaris (generalment d'ENVI) i fitxers IMG.
A la importació de fitxers binaris, es poden importar fitxers binaris en format BSQ, BIL o BIP, amb diferents tipus de dades (byte, integer, long real, double, unsigned integer, unsigned long) i poden ser monobanda o multibanda. Les metadades d'origen poden estar en un fitxer de capçalera tipus HDR (propi d'ENVI) o poden ser introduïts manualment per l'usuari.
A l'exportació de fitxers IMG a fitxers binaris, l'aplicació permet exportar imatges IMG monobanda o multibanda i crearà un fitxer binari que contindrà totes les bandes i un altre fitxer de capçalera HDR amb les metadades.

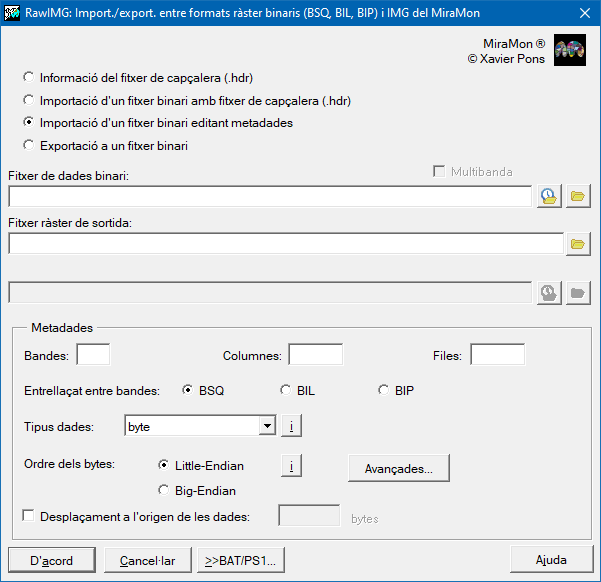

Caixa de diàleg de l'aplicació
|
Caixa de diàleg del RawIMG |

Sintaxi
Sintaxi:
- RawIMG 0 FitxerHDR
- RawIMG 1 FitxerOriRaw FitxSort FitxerHDR [/ORI_LL]
- RawIMG 2 FitxerOriRaw FitxSort Bandes Columnes Files TipusDades Entrellaçat OrdreBytes Offset [/NODATA] [/SRH] [/XMIN] [/XMAX] [/YMIN] [/YMAX] [/ORI_LL]
- RawIMG 3 FitxerOriIMG FitxSort FitxHDRSort [/Multibanda]
Opcions:
- 0:
Informació del fitxer de capçalera.
- 1:
Importació de fitxers binaris a IMG amb el fitxer de capçalera HDR.
- 2:
Importació de fitxers binaris a IMG introduint manualment les metadades.
- 3:
Exportació de fitxers IMG a fitxer binari.
Paràmetres:
- FitxerHDR
(Fitxer d'entrada de la capçalera d'un ràster binari -
Paràmetre d'entrada): Fitxer d'entrada de la capçalera d'un ràster binari.
- FitxerOriRaw
(Fitxer ràster binari d'entrada -
Paràmetre d'entrada): Fitxer ràster binari d'entrada, que pot ser monobanda o multibanda.
- FitxSort
(Fitxer de sortida -
Paràmetre de sortida): Fitxer de sortida IMG.
- Bandes
(Nombre de bandes -
Paràmetre d'entrada): Nombre de bandes que conté el fitxer binari.
- Columnes
(Nombre de columnes -
Paràmetre d'entrada): Nombre de columnes de les bandes que conté el fitxer binari.
- Files
(Nombre de files -
Paràmetre d'entrada): Nombre de files de les bandes que conté el fitxer binari.
- TipusDades
(Tipus de dades -
Paràmetre d'entrada): Tipus de dades de les bandes que conté el fitxer binari:
- 1 per a byte
- 2 per a integer
- 3 per a long
- 4 per a real
- 5 per a double
- 12 per a unsigned integer
- 13 per a unsigned long
- Entrellaçat
(Entrellaçat entre bandes -
Paràmetre d'entrada): Entrellaçat entre bandes:
- 0 per a BSQ
- 1 per a BIL
- 2 per a BIP
- OrdreBytes
(Ordre dels bytes -
Paràmetre d'entrada): Ordre dels bytes:
- 0 per a Little-Endian
- 1 per a Big-Endian
- Offset
(Desplaçament a l'origen de les dades -
Paràmetre d'entrada): Número de bytes de la capçalera que s'ha de saltar per començar a llegir a l'origen de les dades.
- FitxerOriIMG
(Fitxer ràster IMG d'entrada -
Paràmetre d'entrada): Fitxer ràster IMG d'entrada que pot ser monobanda o multibanda.
- FitxHDRSort
(Fitxer de capçalera de sortida -
Paràmetre de sortida): Fitxer de capçalera de sortida.

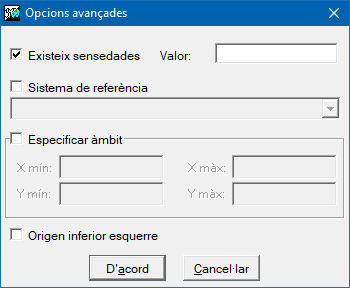

Modificadors:
/NODATA=
(Valor sensedades)
Valor del sensedades. (Paràmetre d'entrada) /SRH=
(Sistema de referència horitzontal)
Sistema de referència horitzontal. (Paràmetre d'entrada) /XMIN=
(X mínima de l'envolupant)
X mínima de l'envolupant del fitxer binari. (Paràmetre d'entrada) /XMAX=
(X màxima de l'envolupant)
X màxima de l'envolupant del fitxer binari. (Paràmetre d'entrada) /YMIN=
(Y mínima de l'envolupant)
Y mínima de l'envolupant del fitxer binari. (Paràmetre d'entrada) /YMAX=
(Y màxima de l'envolupant)
Y màxima de l'envolupant del fitxer binari. (Paràmetre d'entrada) /ORI_LL (Origen inferior esquerre) Indica que cal interpretar que la coordenada Y proporcionada correspon a la part inferior del ràster. Si no s'indica aquest modificador, la coordenada s'assigna a la part superior. En tots dos casos les Y creixen cap amunt. (Paràmetre d'entrada) /Multibanda
(Multibanda)
Paràmetre opcional per si es vol desar els valors de totes les bandes del fitxer d'entrada. (Paràmetre d'entrada)
