• SentIMG: Importació d'imatges Sentinel-2.

Accés a aquest text d'ajuda com a pàgina web: SentIMG

Presentació i opcions

Aquesta aplicació importa dades de la missió Sentinel-2 de la sèrie de satèl·lits Sentinel, gestionada per l'ESA al format MiraMon. L'aplicació té dues opcions:

SentIMG: Importació d'imatges Sentinel-2: Importació d'un producte de dades Sentinel-2.

SentIMG: Importació d'imatges Sentinel-2: Importació d'una llista d'imatges Sentinel-2 d'una mateixa tessel·la.

Un producte de Sentinel és un conjunt de dades (imatges radiomètriques i auxiliars, etc) i metadades que descriuen els elements que componen el producte. Cada producte està dividit en un conjunt de tessel·les que cobreixen sengles zones geogràfiques. A cada tessel·la original es pot trobar les diferents bandes multiespectrals amb les seves metadades en format XML i les diferents màscares de qualitat en format GML. SentIMG permet importar productes amb reflectàncies TOA o BOA ortorectificats (nivell 1C, 2Ap i 2A o L1C, L2Ap i L2A) on aquestes tessel·les es corresponen amb zones de 100 km x 100 km de la malla UTM en la projecció cartogràfica UTM en el dàtum WGS84.

Per importar imatges Sentinel, aquesta aplicació permet dues opcions:

• Importar tot el producte en base al fiter XML del User Product. En aquesta opció, el paràmetre d'entrada és el fitxer XML de metadades del User Product i la distribució de les carpetes ha de ser la mateixa que en el fitxer ZIP descarregat que proporciona l'ESA. Al directori de sortida es crearà una carpeta amb el nom S2A_Lxx_aaaammdd on xx és el nivell de correcció de la imatge (per exemple, L1C en el cas del nivell 1C) i aaaa, mm i dd corresponen a l'any, mes i dia de la data de captació. Dintre d'aquesta carpeta, es crearan tantes carpetes com tessel·les seguint la nomenclatura aabcc, on aa, b i cc són el fus, la faixa de 8 graus de latitud i les dues lletres de la zona UTM de 100 km x 100 km a què correspon la tessel·la. Per cada tessel·la, s'importarà les diferents bandes multiespectrals i les capes ràster que proporcionen l'angle d'il·luminació i l'angle de visió, en tots dos casos expressats, al seu torn, a través dels angles azimutal i zenital. SentIMG també dóna la possibilitat d'importar les màscares de qualitat a format IMG o directament copiar-les al directori de sortida en el seu format original.
• Importar una o diverses bandes en format JP2 corresponents a una mateixa tessel·la. En aquesta opció, el paràmetre d'entrada és un fitxer o una llista de fitxers en format JP2 d'una mateixa tessel·la. Es recomana incloure el fitxer XML del User Product i el fitxer XML de metadades de la tessel·la ja que s'afegiran, al fitxer o fitxers de sortida, les metadades que contenen aquests fitxers.

Pel correcte funcionament de l'aplicació, es necessari tenir les llibreries lti_dsdk_cdll.dll i lti_dsdk_dll.dll al directori d'instal·lació del MiraMon.

Caixa de diàleg de l'aplicació

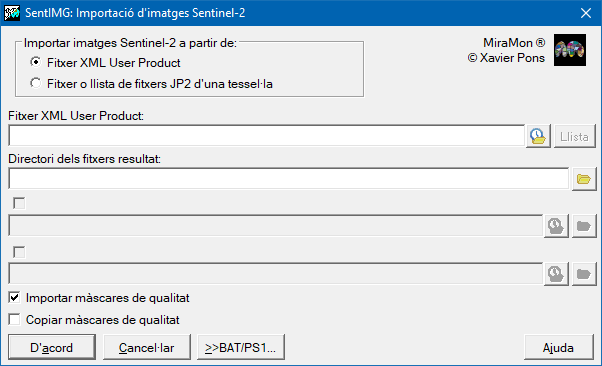

Caixa de diàleg del SentIMG
