TIFIMG: Conversió entre formats TIFF i IMG
Accés directe de l'ajuda a Internet: TIFIMG
Accés a l'aplicació des del menú:
"Fitxer | Importar | Ràsters | TIFF, GeoTIFF -> IMG"
"Fitxer | Exportar | IMG -> TIFF, GeoTIFF"
Presentació i opcions
Aquesta aplicació permet transformar bidireccionalment fitxers TIFF i IMG.
Opcions de l'aplicació:
Informació TIFF:
Aquesta opció mostra la informació de la capçalera d'un fitxer TIFF.
TIFF a IMG (b/n 1 bit):
Aquesta opció transforma fitxers TIFF b/n (1 bit) a fitxer IMG (1bit) .
TIFF a IMG (gris 8 bits):
Aquesta opció transforma fitxers TIFF gris (8 bits) a fitxers IMG byte (8 bit).
TIFF a IMG (paleta 8 bits):
Aquesta opció transforma fitxers TIFF amb paleta (8 bits) a un fitxer IMG byte i paleta.
TIFF a IMG Multibanda:
Aquesta opció transforma fitxers TIFF multibanda (RGB) a un fitxer IMG per banda.
IMG a TIFF (b/n 1 bit):
Aquesta opció transforma fitxers IMG (1bit) a un fitxer TIFF b/n (1 bit).
TIFF a IMG Multibanda:
Aquesta opció transforma fitxers TIFF multibanda a un fitxer IMG per banda.
IMG a TIFF (gris 8 bits):
Aquesta opció transforma fitxers IMG (escala de grisos) a un fitxer TIFF sense paleta.
IMG a TIFF (paleta 8 bits):
Aquesta opció transforma fitxers IMG a un fitxer TIFF amb paleta.
IMG a TIFF (RGB):
Aquesta opció transforma fitxers IMG (RGB) a un fitxer TIFF de color de 24 bits.

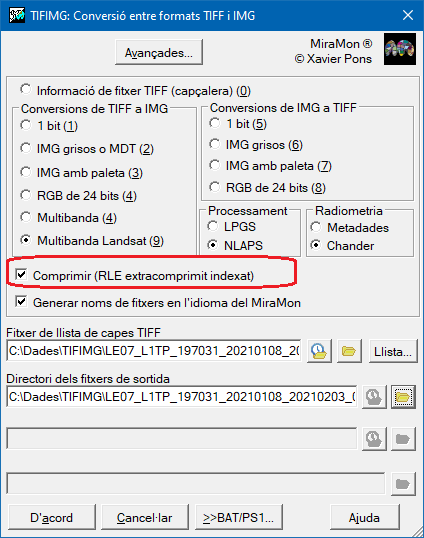

TIFF a IMG multibanda Landsat:
Aquesta opció transforma fitxers TIFF multibanda Landsat a un fitxer IMG per banda.
En les importacions de TIFF a IMG se suporta la presència tant d'un fitxer World (*.TFW o *.TIFW) com del format GeoTiff. En cas de contradicció, preval la georeferència del fitxer World.
En les exportacions de IMG a TIFF, sempre es genera un format GeoTiff i un TFW.
Tant el fitxer World com el format GeoTiff permeten georeferenciar un fitxer TIFF donant-li un costat de píxel i unes coordenades extremes (envolupant).
En el cas que un fitxer TIFF contingui punts de control per a la seva georeferenciació, aquests es desen en una taula de nom igual al de l'IMG de sortida afegint-hi el sufix _GCP.
Una possibilitat més rica en metadades és utilitzar el format DIMAP. En aquest cas, les metadades es distribueixen en un fitxer en format XML (d'extensió .dim). Se suporta un fitxer del mateix nom que el TIFF però d'extensió .dim o directament un fitxer Metadata.dim tal com es distribueix en una DIMAP product folder (llavors el fitxer TIFF es diu Imagery.tif). Les imatges SPOT es distribueixen d'aquesta manera.
Més informació sobre el format DIMAP: http://www.spotimage.fr/spot5/ensavoirplus/eng/plus_dimap.html

Caixa de diàleg de l'aplicació
|

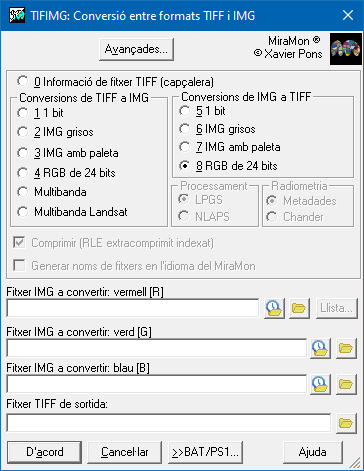

Caixa de diàleg del TIFIMG |

Exemples
TIFIMG 3 SCAN256 IMA256 IMA256.P25
TIFIMG 4 RGB BANDA_1 BANDA_2 BANDA_3
TIFIMG 4 MULTIBAN C:\RESULTATS /PREFIX=BANDA_
TIFIMG 8 MOAG_7 MOAG_4 MOAG_3 D:\IMATGES\MOAG_FC 250000

Sintaxi
Sintaxi:
- TIFIMG 0 FitxerTIFFOri [/TFW] [/DOC]
- TIFIMG 1 FitxerTIFFOri FitxerIMGRes [/TFW] [/DOC]
- TIFIMG 2 FitxerTIFFOri FitxerIMGRes [/TFW] [/DOC]
- TIFIMG 3 FitxerTIFFOri FitxerIMGRes FitxerPAL [/TFW] [/DOC]
- TIFIMG 4 FitxerTIFFOri FitxerIMG_R FitxerIMG_G FitxerIMG_B [/TFW] [/DOC]
- TIFIMG 5 FitxerIMGOri FitxerTIFF [Escala]
- TIFIMG 4 FitxerTIFFOri DirectoriResultats [/PREFIX] [/BANDES] [/TFW] [/DOC]
- TIFIMG 6 FitxerIMGOri FitxerTIFF [Escala]
- TIFIMG 7 FitxerIMGOri FitxerPAL FitxerTIFF [Escala]
- TIFIMG 8 FitxerR FitxerG FitxerB FitxerTIFF [Escala]
- TIFIMG 9 FitxerLlista DirectoriResultats Processament Radiometria [/META] [/MD] [/IDIOMATIC]
Opcions:
- 0:
Informació de la capçalera d'un fitxer TIFF.
- 1:
Transformació a IMG bit.
- 2:
Transformació a IMG byte.
- 3:
Transformació a IMG amb paleta.
- 4:
Transformació a IMG Multibanda
- 5:
Transformació a TIFF bit
- 4:
Transformació a IMG Multibanda
- 6:
Transformació a TIFF sense paleta.
- 7:
Transformació a TIFF amb paleta.
- 8:
Transformació a TIFF 24 bits
- 9:
Transformació a IMG multibanda Landsat
Paràmetres:
- FitxerTIFFOri
(Fitxer TIFF entrada -
Paràmetre d'entrada): És el nom del fitxer TIFF del qual se'n vol obtenir la informació de capçalera o transformar-lo a IMG.
- FitxerIMGRes
(Fitxer IMG resultat -
Paràmetre de sortida): És el nom del fitxer IMG resultat de transformació.
- FitxerPAL
(Fitxer paleta -
Paràmetre de sortida): És el nom de la paleta
- FitxerIMG_R
(Fitxer IMG vermell -
Paràmetre de sortida): És el nom del fitxer IMG vermell resultat de transformació.
- FitxerIMG_G
(Fitxer IMG verd -
Paràmetre de sortida): És el nom del fitxer IMG verd resultat de transformació.
- FitxerIMG_B
(Fitxer IMG blau -
Paràmetre de sortida): És el nom del fitxer IMG blau resultat de transformació.
- FitxerIMGOri
(Fitxer IMG entrada -
Paràmetre d'entrada): És el nom del fitxer IMG que es transformará a fitxer TIFF.
- FitxerTIFF
(Fitxer TIFF -
Paràmetre de sortida): És el nom del fitxer TIFF de sortida.
- Escala (Paràmetre d'entrada): És el denominador de l'escala en què es representaran els fitxers TIFF. Només s'usa en les conversions de IMG a TIFF. Per defecte val 100000.
- DirectoriResultats
(Directori resultats -
Paràmetre de sortida): És el directori on es desaran els fitxers resultats.
- FitxerR
(Fitxer vermell -
Paràmetre d'entrada): És el nom del fitxer IMG a transformar de la banda del vermell
- FitxerG
(Fitxer verd -
Paràmetre d'entrada): És el nom del fitxer IMG a transformar de la banda del verd
- FitxerB
(Fitxer blau -
Paràmetre d'entrada): És el nom del fitxer IMG a transformar de la banda del blau
- FitxerLlista
(Fitxer llista TIFF -
Paràmetre d'entrada): És el nom del fitxer llista de capes TIFF.
- Processament (Paràmetre d'entrada):
- Radiometria (Paràmetre d'entrada):
Modificadors:
/PREFIX=
(PREFIX)
És el prefix del fitxer resultat. (Paràmetre d'entrada) /BANDES=
(BANDES)

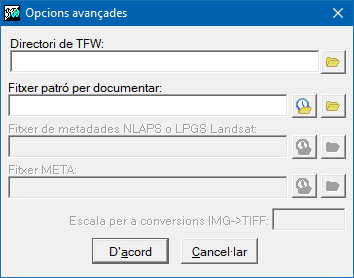

En cas que no es desitgi convertir totes les bandes, s'ha d'indicar els índexs de les bandes (sencers) que es volen convertir, separats per comes. (Paràmetre d'entrada) /TFW= (Directori TFW) Permet indicar el directori on buscar el fitxer World (*.TFW o *.TIFW) a aplicar per georeferènciar en les importacions de TIFF a IMG. Si no s'indica, es busca el fitxer World en el directori del TIFF. (Paràmetre d'entrada) /DOC= (Fitxer patró per documentar) Permet indicar un fitxer ràster de referència del que s'hereta la documentació. No s'hereta mai el nombre de files ni de columnes ni el rang de valors. En cas de presència de fitxer World o format GeoTiff els seus valor prevalen sobre els d'aquest fitxer. (Paràmetre d'entrada) /META=
(Fitxer META)
Permet indicar el fitxer de metadades auxiliar (*.META) per imatges Landsat (TM, ETM + i MSS) (*.TIF) per a imatges processades per LPGS. Aquest fitxer permetrà documentar l'hora de captació de la imatge que hi és en alguns fitxers de metadades (*.TXT). Aquest fitxer només s'haurà d'incloure de manera conjunta amb el fitxer de metadades per Landsat. (Paràmetre d'entrada) /MD=
(Fitxer metadades)
Permet indicar el fitxer de metadades (*.TXT) per imatges Landsat (TM, ETM + i MSS) (*.TIF) tant per a imatges processades per NLAPS o per LPGS. Aquest fitxer permetrà documentar el REL associat a la imatge. És important no canviar el nom a aquests fitxers, que han de tenir la terminació WO i MTL segons el processat sigui NLAPS o LPGS respectivament. (Paràmetre d'entrada) /IDIOMATIC

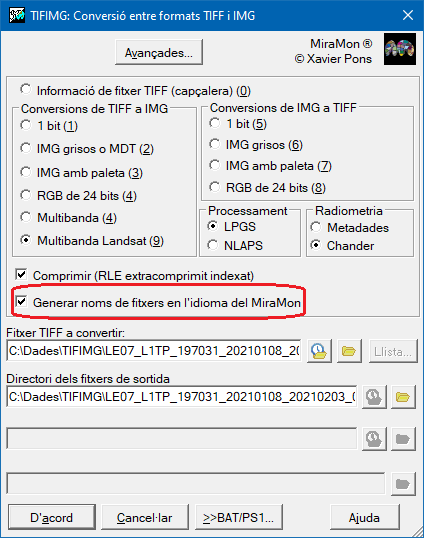

(Generar noms de fitxers en l'idioma del MiraMon)
En el cas de la importació multibanda dels satèl·lits Landsat els noms dels fitxers de sortida es poden generar en l'idioma del MiraMon així com els descriptors dels camps. (Paràmetre d'entrada)
Notes:
- S'assumeixen les extensions TIF i IMG en cada cas.
- Hi ha dues maneres de determinar els noms dels fitxers IMG que resulten de convertir un TIFF multibanda: es pot especificar un nom de fitxer concret per cada banda, sempre que es conegui el nombre total de bandes; però també es pot especificar un directori de destí pels fitxers resultants, i l'aplicació generarà automàticament noms de fitxers numerats per a cada banda (en aquest cas es recomana especificar un prefix comú dels noms per evitar conflictes amb resultats d'altres execucions).
- Per a conversions RGB s'assumeix que els noms dels fitxers es donen en l'ordre "Red" "Green" "Blue"
- Per a conversions amb paleta afegiu extensió PAL si voleu la paleta en escalat de 64 nivells d'intensitat per canal de color, extensió P25 si voleu la paleta en escalat de 256 nivells d'intensitat i extensió P65 si voleu la paleta en escalat de 65536 nivells d'intensitat. També podeu afegir d'extensió DBF. El format DBF és l'estàndard de MiraMon per a paletes i taules de simbolització. (El format P25 era l'estàndard a la versió 3 o inferior).
