• ArcInfMM: Conversió de fitxers vectorials i ràster entre el MiraMon i ArcGIS/ArcInfo (Export/interchange file)

Accés a aquest text d'ajuda com a pàgina web: ArcInfMM

Presentació i opcions

Aquest programa permet passar d'una família de fitxers vectorials estructurats del MiraMon al format export/"interchange file" (E00) d'ArcInfo (actualment ArcGIS) i viceversa. El format export també pot ser llegit per ArcView.

MM-ArcInf: MiraMon a ArcInfo. Converteix fitxers vectorials estructurats del MiraMon al format export/"interchange file" (E00) d'Arc/Info.

ArcInf-MM: ArcInfo al MiraMon. Converteix fitxers (E00) d'Arc/Info (export/interchange files) a fitxers vectorials estructurats del MiraMon

En el sentit Export al MiraMon se suporten fitxers que continguin punts, arcs, i polígons, i es creen les bases de dades vinculades a aquests fitxers. Les cobertores ArcInfo que continguin arcs i polígons han d'estar topològicament estructurades (CLEAN/BUILD); les cobertores de polígons no poden contenir arcs amb nodes finals ('endnodes'). Es generen formats de fitxers binaris propis del MiraMon, que suporten (i conserven) la topologia. També és possible la conversió d'una capa ràster des d'ArcInfo al MiraMon. Durant la conversió es pot aplicar un factor d'escala i un desplaçament del qual cal tenir en compte que el desplaçament X i Y s'aplica després de l'escalat; aquests factors són útils per a realitzar conversions de m a km, per a suprimir els primers dígits de les coordenades UTM, etc. Si no es volen fer conversions geomètriques, cal indicar Escalat=1, DesplaçX=0 i DesplaçY=0.

En el sentit polígons del MiraMon (POL) a Export només s'exporten els arcs necessaris per al ciclat dels polígons, no tota la base d'arcs. Els punts (PNT) i els arcs (ARC) del MiraMon també es poden exportar.

En el sentit del MiraMon a Export, i quan a la base de dades del MiraMon hi ha més d'un registre per identificador gràfic, és transforma només l'últim. Les bases de dades associades per vincles relacionals no són traduïdes, però poden ser revinculades fàcilment a través de les operacions convenients (join, etc).

Per exportar ràsters del MiraMon a ArcInfo, es recomana utilitzar, des del MiraMon, l'opció "Fitxer | Exportar | IMG -> TIFF, GeoTIFF". L'opció "Fitxer | Exportar | IMG -> TXT (ASCII)..." també pot ser adequada. En canvi, l'opció "Fitxer | Exportar | IMG -> LAN/GIS (Erdas 7.4)" pot presentar problemes de precisió en les coordenades.

El sentit del MiraMon a Export es pot especificar un paràmetre addicional que indica si l'exportació es vol fer en doble precisió. S'ha vist que ArcView de PC (v. 2.1) suporta els fitxers amb doble precisió però els tracta com de precisió simple i que, per tant, no cal tenir tenir-los en doble precisió a no ser que es pugui treballar amb una estació de treball. En el cas de la creació d'un fitxer MiraMon a partir d'un fitxer ArcInfo se suporta precisió simple i doble, i és deduïda per ArcInfMM.

NOTES sobre el format Export (E00):

El format Export és un format de backup d'ArcInfo. ArcInfMM no admet el format comprimit d'Export: cal especificar compressió NONE en exportar cobertores d'ArcInfo.

Per a generar un fitxer E00 des d'ArcInfo de PC o d'estació de treball cal fer:

EXPORT COVER NomCobertora NomFitxerE00 (sense extensió) N
(Cal tenir la clau de 'hardware' connectada al PC; la N indica compressió NONE)

Per a carregar una cobertora des d'ArcView:

IMPORT NomFitxerE00 NomCobertora
(Programa per convertir fitxers E00 a cobertores aptes per a ArcInfo o ArcView per PC: Import71.)

Per a carregar una cobertora des d'ArcInfo:

IMPORT COVER NomFitxerE00 NomCobertora

NOTA: Sempre que sigui possible es recomana usar import71 en lloc d'import perquè genera cobertores amb precisió doble. Import genera cobertores amb precisió simple, el que pot no ser suficient en cartografia d'àmbit municipal.
En les noves versions d'ArcInfo o d'ArcView (v.8) el fitxer Export s'anomena "Interchange file". Aquesta versió té una aplicació de caixa d'eines anomenada ArcToolBox. Cal seleccionar una eina:
Per usar un e00: Import to coverage|Import from interchange file
Per generar un e00: Export from coverage|Coverage to interchange file

ArcInfMM només pot fer la traducció d'un fitxer d'exportació E00 però no d'una sèrie .E00 .E01 .E02 etc. Per tant tota la cobertora ArcInfo ha de quedar continguda en un sol fitxer E00; això pot ser controlat amb el paràmetre MAXNRLINES de l'EXPORT d'ArcInfo.

Malgrat que el MiraMon pot treballar amb un nombre pràcticament il·limitat de vèrtexs per arc, ArcInfo no suporta arcs amb 500 vèrtexs o més (es pot consultar la documentació d'ArcInfo, sota l'entrada \"Coverage Data Limitations\" per a detalls). Per tal que ArcInfo o ArcView puguin llegir el fitxer E00 resultant d'un fitxer d'arc amb elements de més de 500 vèrtexs, l'aplicació ha de realitzar un procés lent de retall dels arcs, i un eventual reciclat dels polígons i reetiquetatge.

Cal tenir en compte que el nombre d'arcs i les seves característiques geomètriques podran ara resultar diferents. Per exemple, una vora de polígon o una carretera que en el MiraMon era un sol objecte pot ser que en ArcInfo quedi trencada a trossos per causa de la seva limitació a 500 vèrtexs. Tanmateix, el procés d'exportació assignarà a cada fragment els atributs temàtics que tenia l'arc original sencer.

Aquests canvis no modifiquen el nombre de polígons ni les seves característiques geomètriques ni atributives.

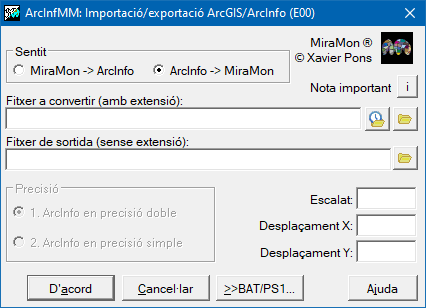

Caixa de diàleg de l'aplicació

Caixa de diàleg de l'ArcInfMM.
