Perfils: Generaciķ de perfils topogrāfics
Accés a aquest text d'ajuda com a pāgina web: Perfils
Presentaciķ i opcions
Aquesta aplicaciķ genera perfils topogrāfics corresponents a un determinat itinerari (representat per un fitxer ARC amb les restriccions que s'especifiquen més avall) a través d'un Model Digital d'Elevacions (MDE).
Genera automāticament un grāfic en format MMM amb els diferents elements: el perfil en si, eixos, etiquetes, malla, caixetins amb títols, etc, que la persona usuāria posteriorment podrā editar i adaptar a les seves preferčncies.
Cal notar que l'itinerari no pot ser qualsevol vector ARC: cal que no presenti bifurcacions ni discontinuītats en el seu recorregut; tanmateix, no hi ha limitacions en el nombre de včrtexs ni en la complexitat de la seva base de dades associada. Si s'ha fet un recorregut que s'ha enregistrat amb un dispositiu GNSS/GPS (per exemple en format GPX) serā convenient que NO s'estructuri topolōgicament si és que s'han fet girs en el recorregut que, a través d'un pont o túnel, passen per sobre o per sota del recorregut previ; naturalment en aquesta ubicaciķ el perfil tindrā una inconsistčncia en el punt d'encreuament.
El perfil generat representa en l'eix X la distāncia (planimčtrica o sobre el terreny [tenint en compte el pendent], segons s'indiqui) respecte a l'origen de l'itinerari. En l'eix Y es representa l'altura corresponent a l'itinerari, en les seves unitats, perō distorsionada perquč s'apreciīn millor els canvis d'altura del recorregut; el factor de distorsiķ queda informat en les metadades i en el títol de la capa resultant. Aquesta altura s'obté a partir del propi fitxer d'arcs o del MDE, generant tots els včrtexs addicionals necessaris en l'itinerari, per tal d'aconseguir una ōptima incorporaciķ de la informaciķ altimčtrica del MDE.
L'aplicaciķ permet generar la representaciķ grāfica en base al cālcul d'uns certs parāmetres: nombre de divisions dels eixos, múltiples, māxims i mínims, etc, de forma automātica o bé que sigui la persona usuāria qui determini alguns d'aquests parāmetres. La simbolitzaciķ dels diferents elements grāfics és totalment automātica, perō l'usuari podrā configurar colors, gruixos, fonts, etc, segons el seu criteri de la mateixa manera que ho fa amb qualsevol capa cartogrāfica.
Per exemple, el color de línia del grāfic es defineix constant de forma automātica perō, a partir de les opcions de simbolitzaciķ, es pot realitzar l'assignaciķ entre un camp de la base de dades i una paleta.
Encara que Perfils és una aplicaciķ pensada fonamentalment per a un perfil topogrāfic, pot servir perfectament per a generar el perfil d'una variable quantitativa regionalitzada, per exemple, temperatura enlloc d'altura, si disposem del seu model continu (qualsevol model digital del terreny, MDT).

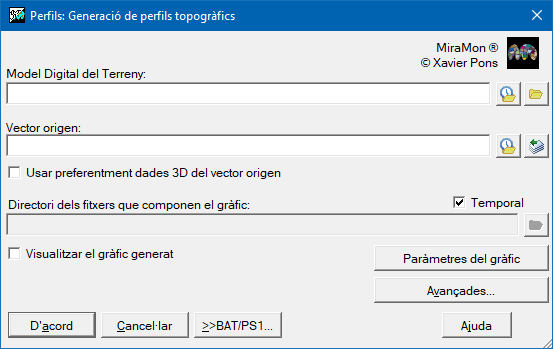

Caixa de diāleg de l'aplicaciķ
|
| Caixa de diāleg del Perfils |
Sintaxi
Sintaxi:
- Perfils 1 MDE DirGrafics Itinerari MetodeRemostreig Pendent [/Obrir] [/FACTOR_H] [/X_NDIV] [/Y_NDIV] [/X_MULT] [/Y_MULT] [/X_OFFSET] [/Y_OFFSET] [/Z_UNITATS_MDT] [/DIST_3D] [/CONSERVAR_COTA] [/DESC] [/DESC_Y]
Opcions:
Opciķ única en aquesta versiķ del programa. El valor "1" s'ha d'incloure a la sintaxi.
Parāmetres:
- MDE
(Fitxer rāster del MDE -
Parāmetre d'entrada): Fitxer rāster d'entrada que conté el Model Digital d'Elevacions que proporcionarā les elevacions al llarg del perfil.
- DirGrafics
(Directori de sortida -
Parāmetre de sortida): Directori on es crearan tots els fitxers que componen el grāfic. Si no s'indica aquest directori, el mapa i les seves components es crearan al directori temporal i, en cas que s'hagi solˇlicitat el parāmetre /OBRIR, s'esborraran totes les components del grāfic en tancar la corresponent sessiķ del MiraMon.
- Itinerari
(Fitxer de l'itinerari -
Parāmetre d'entrada): Fitxer que conté la capa vectorial en format ARC amb el recorregut a partir del qual es vol determinar el perfil topogrāfic.

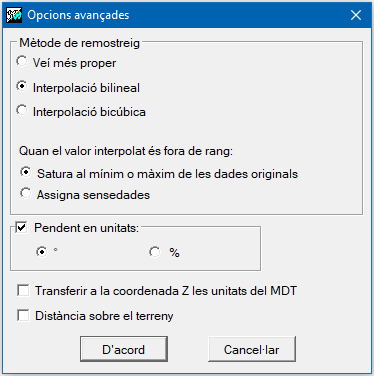

- MetodeRemostreig
(Mčtode de remostreig -
Parāmetre d'entrada): Mčtode de remostreig.
- 0 Veí més proper
- 1 Interpolaciķ bilineal
- 2 Interpolaciķ bicúbica
- Pendent (Parāmetre d'entrada): Opciķ per mostrar el pendent de cada tram.
- 0 Sense pendent
- 1 Pendent expressat en graus
- 2 Pendent expressat en percentatge
Modificadors:
/Obrir
(Obrir)
Si estā actiu aquest parāmetre, un cop acabats els cālculs, es visualitzarā el grāfic en una nova sessiķ del MiraMon. En aquest cas, implícitament s'afegeix el parāmetre /SAC per a evitar interrupcions, cosa que implica que es trien les opcions per defecte. (Parāmetre d'entrada) /FACTOR_H=
(Factor H)

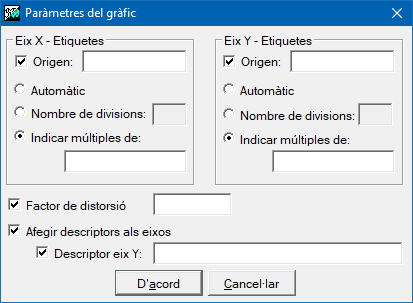

Factor de distorsiķ que permet dilatar (valors>1, opciķ habitual) o contraure (valors <1), les dimensions de l'eix Y respecte de l'eix X, amb l'objectiu de mostrar un perfil més proporcionat a les dimensions X/Y habituals de pantalla i/o paper. (Parāmetre d'entrada) /X_NDIV=
(X NDIV)
Fixa el nombre de divisions de l'eix X. En absčncia d'aquest parāmetre es calcula el nombre adequat per tal que el nombre de divisions impliqui unes etiquetes espaiades a determinats múltiples de desenes, centenes, milers, etc. (Parāmetre d'entrada) /Y_NDIV=
(Y NDIV)
Fixa el nombre de divisions de l'eix Y. En absčncia d'aquest parāmetre es calcula el nombre adequat per tal que el nombre de divisions impliqui unes etiquetes espaiades a determinats múltiples de desenes, centenes, milers, etc. (Parāmetre d'entrada) /X_MULT=
(X mult)
Fixa que les etiquetes del eix X siguin múltiples d'un determinat valor desitjat. (Parāmetre d'entrada) /Y_MULT=
(Y mult)
Fixa que les etiquetes del eix Y siguin múltiples d'un determinat valor desitjat. (Parāmetre d'entrada) /X_OFFSET=
(X offset)
Es configura explícitament l'origen de l'eix X. Útil per quan es vol superposar dos perfils amb orígens diferents. (Parāmetre d'entrada) /Y_OFFSET=
(Y offset)
Es configura explícitament l'origen de l'eix Y. Útil per quan es vol superposar dos perfils amb orígens diferents. (Parāmetre d'entrada) /Z_UNITATS_MDT=
(Unitats Z MDE)
En absčncia d'aquest parāmetre, les altures del perfil topogrāfic seran les unitats del seu sistema de referčncia vertical (típicament metres), de manera que si en el MDE hi ha unes altres unitats (per exemple dm) es transformaran a les unitats del sistema (m). Ara bé, si es vol conservar les unitats originals del MDE, o més habitualment, si es desitja generar un perfil de qualsevol altra variable (per exemple temperatura), les unitats de l'eix Y del grāfic seran les del Model Digital del Terreny (MDT). (Parāmetre d'entrada) /DIST_3D=
(Dist 3D)
L'absčncia d'aquest parāmetre indica que a l'eix X del grāfic es representa la distāncia a l'origen calculada a partir de les components planimčtriques (X, Y). En canvi la seva presčncia determina unes distāncies superiors (o iguals per un itinerari pla), en considerar també els desplaįaments per diferčncies d'altura (tenint en compte el pendent) i, per tant, aquesta distāncia s'ajusta millor al recorregut efectuat sobre la superfície del terreny. Aquest parāmetre no té sentit en casos de perfils sobre mapes de temperatura o d'altres variables. (Parāmetre d'entrada) /CONSERVAR_COTA
(Conservar cota)
En el cas que el fitxer d'arcs sigui 3D, s'usarā preferentment aquestes dades per fer el perfil. En cas que en algun del punts no tingui informaciķ 3D o el fitxer d'arcs sigui 2D, l'altura s'extraurā del MDT. (Parāmetre d'entrada) /DESC
(Afegir descripciķ als eixos)
S'afegeix descripciķ als eixos amb unitats. A l'eix X s'escriu Distāncia (o Distāncia sobre el terreny si s'ha indicat /DIST_3D). A l'eix Y s'escriu el descriptor de la capa del Model Digital del Terreny. (Parāmetre d'entrada) /DESC_Y=
(Afegir descripciķ personalitzat a l'eix Y)
S'afegeix descripciķ que s'indica a l'eix Y del grāfic generat. A l'eix X s'escriu Distāncia (o Distāncia sobre el terreny si s'ha indicat /DIST_3D). (Parāmetre d'entrada)
