Menú Zoom |
Conceptos generalesMiraMon gestiona, por defecto, el zoom en base a la descripción de todas las capas abiertas (modo Vista General), si bien se puede configurar el zoom para que se gestione en base a uno de los rásters abiertos, que por defecto es el primero, con independencia de la existencia de otras capas ráster o vectores (modo ráster de referencia) o puede conmutar entre los modos anteriores, aplicando el modo ráster de referencia si todos los rásters abiertos tienen el mismo lado de píxel, y aplicando el modo vista general en caso contrario. Permite cambiar el nivel de ampliación o reducción con el que visualizamos un mapa ráster o vectorial. En los zooms de reducción sobre rásters se representa una columna y fila de cada n, ignorando totalmente las otras columnas y filas (es decir, no se mezclan nunca los colores). Todos los zooms se efectúan sobre el fichero original y no sobre la memoria gráfica; esto permite visualizar toda la información posible en cada momento, característica indispensable en un sistema de información geográfica. En los zooms de ampliación sobre rásters, MiraMon representa siempre celdas enteras, por esto puede que nos aparezca una línea delgada del color de fondo al margen derecho y/o inferior de la imagen: se trata de líneas que, en el nivel de zoom al cual nos estamos mirando el mapa, no permiten dar cabida a otra columna y/o fila de celdas. Este hecho es perfectamente normal y no supone ningún problema de funcionamiento; si, aun así, se desea eliminar estas líneas, se puede conseguir redimensionando la ventana de visualización de forma conveniente. Si se están visualizando vectores y se hace uso de las barras de desplazamiento, MiraMon puede no actualizar completamente dos estrechas bandas situadas a la derecha y debajo del mapa (estas áreas se representan con color de fondo cuando hay un ráster cargado); esto permite ganar mucho tiempo en el redibujado. En este caso se puede llenar toda el área cliente ejecutando "Visualización | Redibujar". En todas las operaciones de zoom, el ángulo de la imagen que se conserva como referencia es el superior izquierdo. El programa determina si hace falta añadir o eliminar barras de desplazamiento, procurando en todo momento aprovechar la máxima superficie de visualización en el interior del área cliente del programa; este criterio hará que el ángulo superior izquierdo pueda cambiar para evitar tener simultáneamente "color de fondo libre a la derecha o debajo y perder la visualización de un fragmento del mapa por la izquierda o por arriba. Las operaciones de redibujado de rásters de la imagen son más rápidas cuando el nivel de zoom es 1.
Definir ventanaEn este tipo de zoom, el usuario define el área de la nueva vista dibujando una ventana rectangular. MiraMon toma el ángulo superior izquierdo de esta ventana como nuevo ángulo superior izquierdo y determina el nuevo factor de zoom para que toda el área seleccionada sea visible. Para dibujar la ventana rectangular se debe
pinchar con el botón de la derecha sobre dos de los vértices opuestos de
la ventana (no se debe pinchar y arrastrar sino pinchar dos veces). Una
vez seleccionado (fijado) el primer vértice, los movimientos del ratón
dibujarán un rectángulo orientativo hasta que una nueva selección
establezca el rectángulo definitivo. Es posible desplazar el mapa o
incluso efectuar un zoom numérico, redimensionar la ventana o conmutar a
otra aplicación antes o durante la definición de los dos vértices
del rectángulo. Durante todo el proceso aparecerá el icono de zoom
Dado que probablemente el rectángulo dibujado no será proporcional a la ventana del programa, el nuevo zoom puede representar, además del área de interés, zonas más a la derecha y/o más abajo que la ventana dibujada; si se desea suprimir estas zonas se debe redimensionar convenientemente la ventana del programa. Se puede "desclavar" el primer punto del zoom, o incluso anular el comando pulsando el botón "retroceso" (<--).
Zoom por coordenadasEste tipo de zoom actúa como el anterior, pero se puede introducir las coordenadas del zoom (coordenadas mapa) vía teclado. En los ficheros ráster se puede, además, indicar el zoom en coordenadas columna, fila. MiraMon marcará el ámbito de zoom pedido con un recuadro rojo; esta marca desaparecerá simplemente redibujando.  MiraMon es bastante tolerante en el zoom por coordenadas: únicamente las coordenadas ráster negativas y las coordenadas invertidas (mín>màx) están consideradas como errores; si se entran coordenadas más allá de los límites de las capas abiertas, MiraMon simplemente las adaptará a los límites del mapa. Finalmente, obsérvese que si se pide una zona cuadrada y la ventana de MiraMon es apaisada se obtiene una zona "en exceso" a uno de los dos lados (normalmente el derecho, a no ser que se esté en el extremo derecho del mapa, y entonces se obtiene el exceso por la izquierda).

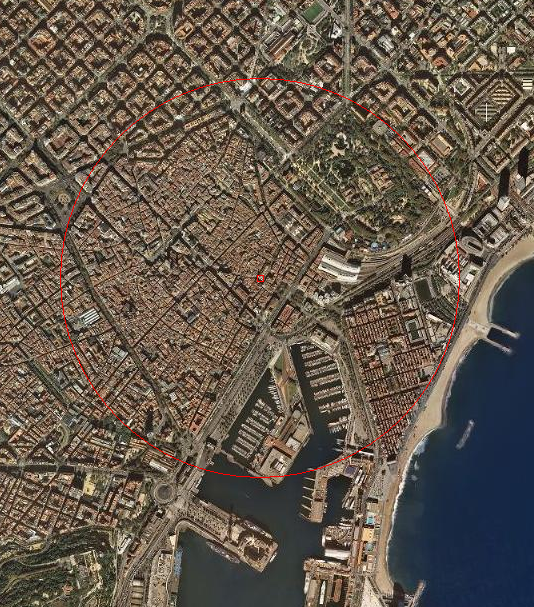

Ir a coordenadaEn este tipo de zoom se introduce vía teclado una coordenada central (X,Y) y un ámbito a su alrededor, expresado en las mismas unidades que las coordenadas; MiraMon colocará en este punto y marcará tanto el ámbito solicitado (con un marco rojo grande) como el punto en sí (con un pequeño marco rojo); estas marcas desaparecerán simplemente redibujando. En los ficheros ráster se puede indicar los parámetros en coordenadas columna, fila.
El comportamiento geométrico de esta función es muy similar a "Zoom por coordenadas". Léase este apartado para completar la información.
Acercar (+)En este tipo de zoom se toma el ángulo
superior izquierdo como punto de referencia para una nueva vista, la cual
será un nivel de zoom por encima del actual. Una vía alternativa a
"Zoom | Acercar", es pulsar el icono
Alejar (-)En este tipo de zoom se toma el ángulo
superior izquierdo como punto de referencia para una nueva vista, la cual
será un nivel de zoom por debajo del actual. Una vía alternativa a
"Zoom | Alejar", es pulsar el icono
DesplazarPara desplazar el mapa hará falta que se
posicione el cursor, con forma de mano abierta, sobre la zona que se desea
desplazar, y que se clique con el botón izquierdo del ratón. Así, la mano
se cierra, momento en el que se puede desplazar la visualización tanto
como se desee. Una vía alternativa a "Zoom | Desplazar", es
pulsar el icono
Zoom por escalaPermite introducir la escala deseada de visualización a través del teclado. MiraMon pasará a la escala pedida o a la escala inmediatamente menor en la que le sea posible efectuar la visualización.  Dado que la escala es dependiente del tamaño de la pantalla, se puede indicar la anchura del área útil del monitor. Se puede almacenar este parámetro de forma permanente a través del parámetro "X_mm_Pantalla" del fichero MiraMon.par ("Ayuda | Configurar parámetros"); en los sistemas configurados en red cada usuario puede tener un valor diferente si es que tienen monitores de tamaños diferentes.
Zoom a topónimoSe puede seleccionar la opción de "Zoom a topónimo" y escribir el topónimo o parte del texto del topónimo que se desea localizar. El programa realizará una búsqueda dentro del diccionario de topónimos relacionado con la colección que ha seleccionado en la parte superior de la caja, diccionario que se incorpora por defecto el programa a partir de la v.7, y presenta una lista con todos los topónimos encontrados que contienen el texto escrito. A continuación basta con seleccionar uno de los textos y, al pulsar de "Acuerdo", si se ha seleccionado alguno de los mapas de las colecciones preferidas, el programa nos situará la vista al lugar indicado, mostrándonoslo con un recuadro, normalmente rojo, dentro de la vista. Si se desea usar un diccionario diferente se puede elegir a partir del desplegable. Debe recordarse que, al menos por el momento, los diccionarios van ligados a colecciones de mapas favoritos. A parte de los diccionarios propios del usuario, MiraMon distribuye algunos diccionarios vinculados a sus colecciones típicas de mapas favoritos; estos listados de topónimos suelen ser adecuados para la mayoría de usos ya que contienen varias decenas de miles de entradas cada uno.
Zoom a selecciónDespués de hacer una consulta por atributo, puede utilizar esta opción para acercarse al conjunto de objetos o píxeles seleccionados. Esto es útil cuando el resultado de la selección son objetos muy pequeños (vectores) o un pequeño conjunto de píxeles (ráster). Debe recordarse que si la visualización de una cierta capa está inhibida para un rango de escalas también resulta inhibida la visualización de los objetos seleccionados. Esto puede conllevar que, bajo ciertas circunstancias, el zoom a selección no muestre ningún objeto de los seleccionados. Por ejemplo, imagine que tiene una capa de curvas de nivel correspondientes a un área geográfica importante (por ejemplo 510 km²) que sólo quiere visualizar para escalas de más detalle que 1: 50000; de esta manera, al realizar una descripción de la capa en un monitor de 14 pulgadas, la escala de representación es más general que 1: 100000, con lo cual no se visualiza ninguna curva y puede concentrarse en otras capas de información (vías de comunicación, etc.). Si ahora se hace una consulta muy generalista (todas las curvas entre 500 y 3000 m), probablemente la envolvente de los objetos seleccionados sea la propia hoja, y entonces un zoom a selección no muestra ningún objeto en la pantalla debido a que tampoco muestra ningúna curva a aquella escala.
Vista previaPermite ir a la anterior vista (zoom o desplazamiento). Soporta hasta 10 vistas previas.
Vista generalRásters: Esta opción calcula el nivel de zoom necesario para visualizar todo el mapa en el interior del área cliente (sin necesidad de barras de desplazamiento e intentando dar el máximo detalle). Si la imagen excede del área cliente, MiraMon aplica un zoom de reducción (/2, /3, etc); de lo contrario aplica un zoom de ampliación (x1, x2, etc). Vectores: En este caso equivale a pedir zoom=/10, puesto que cada vez que se carga o cierra un nuevo vector se recalcula el área general como zoom=/10. Rásters y vectores simultáneamente: Dado que el ráster toma prioridad sobre los vectores, MiraMon actúa como si sólo hubiera el ráster.
Definir nueva vista generalCuando se tiene un vector cargado, MiraMon permite definir las coordenadas que delimitan una nueva vista general, en lugar de utilizar todo el ámbito del fichero vectorial cargado. Pulsando el botón "Vista actual" se toman las coordenadas que actualmente se están visualizando en la ventana cliente, si bien también se pueden definir manualmente. Si se desea, pulsando el botón "Restaurar valores originales" se vuelve al ámbito de todo el fichero vectorial. Una vez definidas las coordenadas de la nueva vista general, si se pulsa el botón "Vista general" de la barra de botones se mostrará la nueva vista general definida anteriormente.
Sincronizar todas las sesiones de MiraMonMiraMon permite trabajar con más de una sesión a la vez. Esto resulta útil para comparar dos ficheros de la misma zona, o el mismo fichero a diferente escala, etc. Esta opción permite visualizar todas las sesiones con el mismo nivel de zoom y aplicar sobre todas ellas cualquier modificación de zoom.
Mosaicar/sincronizar todas las sesiones de MiraMonPermite mostrar las ventanas de las sesiones seleccionadas de manera apiladas (en vertical) o en paralelo (horizontal) y sincronizarlas a partir de la sesión elejida. Se debe tener en cuenta que para sincronizar correctamente las sesiones, el modo de gestión de zoom en todas ellas debe ser el mismo.
Modo de gestión del zoomEl apoyo a múltiples rásters ha proporcionado la oportunidad de revisar la gestión del zoom. Se garantiza la convivencia del modo clásico gobernado por un ráster, por las ventajas que supone de máxima calidad visual y facilidad de ubicación y control métricos en trabajos de teledetección, con la plasticidad que requieren muchos usuarios que no necesitan esta referencia métrica. Se definen dos modos de gestión y un tercer modo que de forma automática conmuta entre los anteriores.
El modo de gestión del zoom se cambia desde la ventana "Zoom |
Modo de gestión del zoom ". En caso de elegir el modo Ráster de
referencia, se debe indicar cuál de los rásters abiertos es el de
referencia, es decir, cuál es el que tiene los píxeles que se desea asignar al nivel de zoom = 1. Notas:
Modos disponibles: Modo Vista General Se trata del modo de zoom más intuitivo o natural, por lo que es el modo por defecto y recomendado a los usuarios SIG generalistas. En él, los zooms se definen teniendo en cuenta que el Zoom de vista general corresponde al conjunto del ámbito de todas las capas o al especificado en "Zoom | Definir nueva vista general". El zoom de vista general se asigna a un nivel /100 en el menú zoom. A partir de ahí los sucesivos niveles de ampliación son simples referencias relativas para ir ajustándose. Si, sin embargo, desea saber qué dimensión tiene, en unidades mapa (típicamente metros) un píxel de la pantalla, se puede pulsar la escala numérica o gráfica de la barra de estado y se verá, en el título de la caja de diálogo del Zoom por escala, la dimensión deseada. En realidad se puede establecer el nivel de zoom deseado a través de peticiones de escala exacta desde la caja anteriormente mencionada, pero esto no suele ser habitualmente necesario. En el modo Vista General el zoom no está acotado superiormente y se puede ir ampliando tanto como se desee (hasta niveles, donde por ejemplo, un píxel de pantalla es un nanómetro sobre el terreno, o aún menos, lo que difícilmente será necesario). El menú de marcas que indica a qué nivel de zoom se está visualizando va "dando vueltas" el marcador cuando se supera el nivel máximo, es decir, el sistema funciona volviendo a un nivel inferior que permite continuar ampliando los incrementos relativos. Cuando se pide "Zoom | vista general" el sistema vuelve siempre a la vista general que se tiene definida. En el modo Vista General, puede que las capas WMS a veces no ocupen toda la pantalla cuando estamos haciendo un zoom a la vista general. Esta característica es deliberada y se debe a que cuando se accede a cartografía WMS que entre sus capacidades informa que existe un tamaño del píxel típico rasterizado y de su valor, MiraMon adapta convenientemente el ámbito con la finalidad de conseguir mejor calidad visual así como mejor velocidad de respuesta del servidor. Notas:
 Modo Ráster En este modo un cierto raster, que llamamos "Ráster de referencia" ostenta el Zoom=1. Esto es especialmente útil en Teledetección, donde a menudo se necesita un control muy estricto de en qué píxel estamos trabajando y hacer desplazamientos laterales exactamente píxel a píxel, así como tener una visualización óptima de la calidad del ráster en zoom=1. El ámbito de la petición de una vista general resulta un zoom de ampliación o de reducción según el ámbito del conjunto de capas ráster, vector o WMS abiertas ya que el ámbito de la vista general corresponde a todas las capas y ya no pasa, como en las versiones anteriores de MiraMon, que no se puede acceder a las zonas geográficas por encima o por la izquierda del raster de referencia: el ráster ya no está "encajado" en el ángulo superior izquierdo (salvo, por supuesto, que las capas vectoriales tenga una mínima X superior al ráster de referencia y una máxima Y inferior ráster de referencia). Además, si para trabajar resulta cómodo encajar los píxeles del ráster de referencia en el ángulo superior izquierdo de la pantalla se puede hacer desde "Zoom | Definir nueva vista general ... " y pulsando el botón "Múltiple de ráster de referencia". El modo Ráster permite zooms hasta una ampliación de 15 veces. Si se desea ampliar más, siempre se puede conmutar temporalmente al modo Vista General y volver al modo ráster cuando convenga. Cuando el modo de gestión del Zoom es ráster, admite un zoom/1000, no informado en el menú, para casos especiales como abrir un ráster de resolución 0.5 m en un contexto como toda Cataluña y una pantalla con un número insuficiente de píxeles como para que quepa toda Cataluña en un zoom/100. En resumen, en este modo:
Notas:
Al cerrar un ráster que actúa como Ráster de referencia, si no quedan otras capas abiertas el modo queda latente esperando si abrimos otro ráster, que pasará a actuar de Ráster de referencia. Si no queda otra capa ráster pero quedan capas WMS o vectoriales, el modo de gestión de zoom conmuta automáticamente a "automático", tal y como se ha explicado antes. Finalmente, si quedan otros rásters abiertos MiraMon pasará a asignar la función de Ráster de referencia al ráster superior en el orden de superposición de capas que tenga el mismo lado de píxel; si ningún ráster cumple esta condición, el papel de ráster de referencia se asignará al raster superior en el orden de superposición de capas. Modo Automático Este modo aplica el modo Ráster de referencia si todos los rásters abiertos tienen el mismo lado de píxel, y aplica el modo Vista general en caso contrario o si no hay ningun ráster. Tiene la ventaja de proporcionar la máxima calidad visual si estamos abriendo diversos rásters del mismo lado de píxel pero la limitación del zoom x15 propia del modo Ráster si tiene algun ráster abierto. Notas:
 Configuración por defecto del Modo de gestión del zoom El funcionamiento por defecto de MiraMon se gobierna a través de la variable ModeGestioZoom, que puede ser iniciada a partir de la clave homónima de la sección [METRICA] del MiraMon.par. Esta clave puede tomar los valores:
Recomanació general sobre el Mode de gestió del zoom En base también a nuestra experiencia práctica durante los meses en que se ha estado desarrollando y evaluando los 3 modos de gestión del zoom, podemos decir que lo más recomendable para usuarios de propósito general es el modo "Vista general"; el modo "Automático", en cambio, es adecuado para usuarios que típicamente abran un solo tipo de rásters (por ejemplo ortofotos de su zona) y que quieran primar la calidad visual de estos rásters abiertos, pero que prefieran conmutar a un modo de vista general cuando simultáneamente abran otros rásters (por ejemplo un modelo digital de elevaciones). Finalmente, el modo "Ráster de referencia" es el de elección para los usuarios que efectúen tratamiento de imágenes de Teledetección y que quieran que en todo momento mande la métrica de zooms y desplazamientos laterales píxel a píxel del ráster que ellos deseen, con independencia de que abran otros rásters de diferente resolución. Recuerde que en todos 3 modos el ámbito geográfico es el de todas las capas abiertas (a menos que lo cambiamos desde "Zoom | Definir nueva vista general...") y que ya no aplican las limitaciones de las versiones de MiraMon anteriores a la 6.
Mostrar la barra del zoomSe crea una barra de zoom en forma de caja flotante para facilitar el cambio entre niveles de zoom. La caja puede activarse o desactivarse desde el menú "Vista | Entorno" y desde el mismo menú "Zoom". El estado por defecto de la nueva barra (visible o no) puede gobernarse desde la clave MostrarBarraZoom= y su posición se puede guardar en las claves XBarraZoom= e YbarraZoom= del MiraMon.par. Asimismo se ha hecho posible que un mapa indique, tal y como ocurre con otros elementos como la propia leyenda, si se quiere ver o no la barra de zoom y, en caso afirmativo, en qué posición se quiere. En cualquier caso, la barra de zoom se esconde automáticamente cuando no hay ningún conjunto de información geográfica cargado. La barra de zoom lleva un título que indica, a través del correspondiente número, a qué sesión del MiraMon pertenece, útil si tenemos más de una sesión abierta y, en el caso de la gestión de zoom en modo Ráster, mostrar niveles x1, x2, etc, para un control preciso de la visualización. El recurso responde a las ruedas de la mayoría de ratones de forma que girando la rueda "adelante" se aumenta el nivel del zoom y viceversa. Al desplazar el botón de la barra flotante de zoom aparecen en globo informativos la escala y lo que representa un píxel de la pantall en unidades terreno. Además, esta indicación en unidades terreno, se da en múltiples y submúltiplos del metro (por ej., 40 km/píxel en una vista general del mundo en una pantalla de 1024 píxeles, 50 cm/ píxel, etc) tanto cuando las unidades del Sistema de Referencia Horizontal son metros como cuando están en grados en sistemas longitud-latitud (en los casos de sistemas de referencia en unidades desconocidas se mantiene la indicación en las unidades originales). Si desea obtener las dimensiones de un píxel de la pantalla en las unidades originales y con más decimales, pulse sobre la barra de la escala en la barra de estado.  Barra de zoom en modo Vista general
(Izquierda) y en modo Ráster de referencia (derecha).
Nivell de zoom en modo Vista generalSe ha incorporado un nuevo esquema de zooms en el modo Vista General que rebasa los 16 niveles de las anteriores versiones y proporciona 30, lo que permite ir desde la vista de todo el mundo hasta detalles fuertemente submétricos, mucho más que los de la mayoría de entornos de navegación de cartografía en Internet y útiles en bases a escalas municipales y cuando se realiza edición vectorial. La ampliación también permite evitar el molesto salto que se producía al ir incrementando el zoom y cambiar a un nuevo ciclo de zooms. Este cambio ha comportado la reprogramación en aritmética de 64 bits de la gestión del zoom. El modo Ráster de gestión del zoom tiene mismos 16 niveles tradicionales y un nivel adicional (/1000) para rásters especialmente enormes. En modo Vista general, cuando se pide un "Zoom +" o un "Zoom - " a través del teclado o bien con la rueda del ratón, en la nueva vista el puntero del ratón queda el mismo punto del mapa donde estaba. En cambio, si el incremento o decremento de zoom se hace moviendo manualmente el botón deslizante de la barra de zoom, vía menú o pulsando uno de los botones de "Lupa+" o "Lupa-" de la barra de botones, la nueva vista se hace desde el centro de la escena. Recuerde que, como hemos dicho, en modo ráster todos los zooms se hacen desde el píxel superior izquierdo de la pantalla para tener máximo control de su posición. Se amplía a 30 el número de niveles del modo de gestión del zoom cuando está trabajando en modo "Vista general" y se ubican en un nuevo submenú "Zoom | Nivel de zoom modo Vista general". Este menú desaparece cuando se trabaja en modo Ráster. Con el nuevo número de niveles del modo Vista general, la pantalla de MiraMon puede contener desde el mundo entero hasta menos de un decímetro (es decir escalas inversas, en que el mapa es ampliado con relación a la realidad). Con ello se evita el cambio de ciclo de zooms que se producía cuando se iba incrementando el nivel de zoom. Igualmente, para casos muy extremos (en los que el píxel de pantalla equivale a menos de un micrómetro sobre el terreno), el programa puede acudir a trabajar en un nuevo ciclo de zoom, pero esto sólo es necesario en situaciones muy particulares de edición vectorial.
Nivel de zoom en modo RásterEn el caso de la gestión de zoom en modo Ráster, los zooms + y - ya no se hacen en relación al centro de la pantalla sino en relación al píxel de la esquina superior izquierda, si es posible (es decir, excepto cuando las dimensiones del ráster respecto al nuevo nivel de zoom lo permitan: no sea necesario un recentrat). Esto permite, en el modo Ráster, observar un cierto píxel con total precisión a diferentes niveles de zoom, simplemente ubicándolo en el ángulo superior izquierdo del área cliente. Los zooms a selección, en cambio, continúan ubicando la selección en el centro de la pantalla. Los niveles x1, x2, x3 y /2, /3, etc del menú clásico Zoom pasan a un submenú "Nivel de zoom modo Ráster". También se invierte la disposición de los niveles para acogerse al criterio que está siendo predominante en las aplicaciones, en que los zooms más ampliados se sitúan en la parte superior de los desplegables y de las barras de zoom. este menú desaparece cuando se trabaja en modo Vista general.
|
y no será posible acceder a los menús Fichero,
Edición ni Visualización. Una vía alternativa a "Zoom | Definir
ventana", es pulsar el icono
ubicado a la
barra de botones.
ubicado en la barra de botones.
ubicado en la barra de botones.
ubicado en la barra de
botones. Mientras se esté desplazando la visualización no será posible
acceder a los menús Fichero, Edición ni Visualización.
