La información cartográfica tradicional pretende expresar características o parámetros mensurables de nuestro mundo tridimensional en mapas de papel o digitales que típicamente son bidimensionales. Para conseguirlo se usan sistemas de proyección. En cartografía entendemos que un sistema de proyección es una transformación del sistema de coordenadas tridimensional de la Tierra a una superficie bidimensional. Las propiedades más importantes que le podemos pedir a un sistema de proyección son: que conserve la escala, la forma (conforme) y el área (equivalente). Resulta imposible definir un sistema de proyección que conserve a la vez las tres propiedades y, por tanto, la proyección óptima depende del ámbito de la zona a cartografiar y de la aplicación que tendrá el mapa. Por ejemplo, se puede usar UTM para proyecciones precisas de ámbito regional y Homolosina de Goode para proyecciones de ámbito global. En aplicaciones de navegación (en las cuales las direcciones son importantes) se puede usar Mercator o Cónica Conforme de Lambert y en aplicaciones temáticas se puede usar Azimutal Equivalente de Lambert.
Un sistema de referencia queda definido por una proyección, un conjunto de parámetros para dicha proyección, un datum y un elipsoide. Por ejemplo, en la proyección UTM hay que fijar el huso y el hemisferio de la zona. Así, para Cataluña se escogerá el sistema de referencia UTM-31N y el datum ETRS89 sobre el elipsoide de Hayford, mientras que para Portugal se utilizará el sistema UTM-29N y para Lesotho el UTM-35S.
Resulta muy útil que todos los mapas de que se disponga estén en el mismo sistema de referencia, para así poder cruzar informaciones fácilmente en el Sistema de Información Geográfica (SIG). De hecho, la mayor parte de SIG digitales sólo permiten sobreponer diferentes capas de información si están en el mismo sistema de referencia. En los sistemas digitales es posible desarrollar una rutina para cambiar de sistema de referencia, como por ejemplo CanviPrj de MiraMon.
Esta aplicación permite el paso de un sistema de proyección a otro, así como el cambio de sistema de referencia actuando sobre los parámetros de la proyección, el datum, el elipsoide, etc. Es posible cambiar de sistema de referencia de ficheros ráster (IMG), vectores no estructurados (VEC) y vectores estructurados de puntos (PNT), de arcos (ARC) y de polígonos (POL). Para transformar ficheros de nodos (NOD) es necesario transformar el fichero de arcos asociado.
Si el mapa original no tiene ningún sistema de referencia esporque aún no ha sido georeferenciado y es necesario georeferenciarlo con el programa CorrGeom.
La descripción de un sistema de referencia involucra un gran número de parámetros. Estos parámetros están a unas tablas de geodesia o pueden figurar directamente especificados en el fichero REL. La definición de un sistema de referencia es un proceso delicado pero se debe realizar sólo una vez para cada sistema que queremos usar; además, MiraMon es distribuido con un conjunto de definiciones de sistemas de referencia de uso común. El documento Sistemas de referencia horizontal en MiraMon. Tablas y ficheros de geodesia puede ser consultado para más información.
El programa adapta la complejidad del cambio de sistema de referencia al tipo de transformación necesaria. De esta forma, la funcionalidad de cambio de datum se muestra automáticamente cuando el sistema de referencia inicial y final están descritos sobre un datum diferente. Típicamente se realizan transformaciones de datums locales como el European Datum 1950 (ED50) a datums globales como el World Geodetic System 1984 (WGS84) o viceversa.
Un caso excepcional es la realización de un cambio de datum entre datums de un mismo grupo. Por ejemplo, al pasar de cartografía realizada por el Institut Cartogràfic i Geològic de Catalunya (ICGC) sobre ED50documentada con los parámetros del datum European 1950 ICC a cartografía realizada por el Instituto Geográfico Nacional (IGN), documentada con los parámetros del datum European 1950 PS. En este caso, se puede indicar si se desea que se realice un cambio de datum al transformar entre los 2 sistemas o, si por el contrario, se deseaconsiderar los dos datums totalmente equivalentes. El parámetro "/DATUM_ESTRICTE" permite forzar este cambio de datum. Para cartografía sobre el ámbito de Cataluña, la diferencia planimétrica entre la elección de este parámetro o no es de unos 10 metros. En principio, no debe forzarse el cambio entre la cartografía del ICC y del IGN ya que ambos trabajan legalmente sobre un mismo datum; pero sí que debería realizarse entre cartografía francesa y española en ED50, dado que, a priori, no se debe suponer que corresponde a los mismos datums ya que dependen de redes geodéticas diferentes. Para la cartografía francesa se aconseja utilizar European 1950 ADFG.
Para más información se puede consultar lassiguientes referencias:
Pesquer L, Pons X, Masó J (2005) Necesidad de cálculos geodésicos para las herramientas SIG de análisis de distancias y superficies. 6th Geomatic Week proceedings (ISSN 1699-3489). Barcelona.
 |

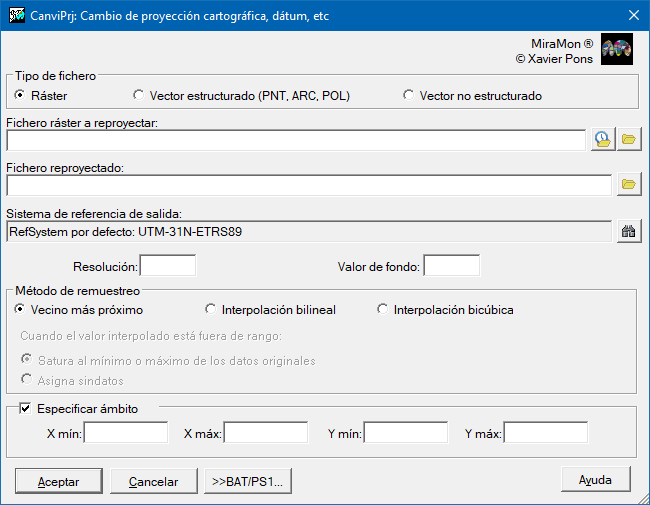

| Caja de diálogo de CanviPrj |
CanviPrj MUNI_LL.VEC MUNI_UTM UTM-31N 1 CanviPrj CATA_UTM.IMG CATA2_LL lat/long-WGS84 1 450000 480500 4724500 4750000 30 0 CanviPrj CATA_UTM.IMG CATA3 UTM-31N-UB/ICC x x x x x x x CanviPrj MA89_LCC Lambert_Conformal_Conic-ZoneIII-ED50
