CreaTIN: Generación de modelos TIN desde una nube de puntos
Acceso directo de la ayuda en Internet: CreaTIN
Acceso a la aplicación desde el menú: "Herramientas | Interpolación y análisis del terreno | Generación de polígonos de Thiessen"
Presentación y opciones
Esta aplicación permite generar una malla TIN (red irregular de triángulos, por triangulated irregular network en inglés) a partir de un fichero de puntos.
Un TIN es un conjunto de triángulos adyacentes, no solapados y sin agujeros topológicos, construido a partir de coordenadas irregularmente distribuidas provenientes de puntos (como cotas altimétricas), líneas (como crestas o vaguadas) o polígonos (como un borde de un lago). Al ser vectorial proporciona una modelización que respeta los puntos singulares como cimas, fondos de valle, etc.
La aplicación CreaTIN permite hacer una selección de la capa de puntos origen, así como utilizar la cota Z de los puntos, en caso de que sea una capa 3D, o utilizar un campo numérico de la base de datos como cota Z que será asignada a cada vértice los triángulos. Además, también permite usar puntos que tengan cota sindatos (en el caso de elegir usar cota 3D) o con etiqueta vacía (en el caso de asignar un campo).
El fichero de entrada debe ser un fichero de puntos en formato PNT y el fichero de salida será de polígonos en formato POL.
Al consultar por localización los polígonos resultantes se obtienen la cota calculada en el plano del triángulo 3D si se hace clic en el interior del polígono, la cota calculada a lo largo de la tendencia de cada arista del triángulo si se clica en uno de los bordes del polígono, y la cota del vértice del triángulo si se pulsa sobre uno de los nodos.
La tabla creada contiene varios campos de interés para cada triángulo:
- Perímetro y Área 3D (calculados en la proyección cartográfica de la capa; información complementaria al perímetro y el área sobre la proyección plana o sobre el elipsoide terrestre),
- Pendiente y Orientación de cada triángulo, en grados; la orientación se proporciona siguiendo el criterio habitual: 0° para triángulos orientados al N, 90° al E, etc; los triángulos planos, al no estar orientados, describen la orientación en blanco.
Si se proporciona puntos provenientes de curvas de nivel, sin cotas complementarias, en algunas zonas, particularmente en el interior de las curvas de las zonas culminales, se generarán triángulos coplanares. La pendiente de los triángulos coplanares es 0, y la orientación, al permanecer indefinida, queda escrita en blanco en la tabla de los polígonos triangulares creados.

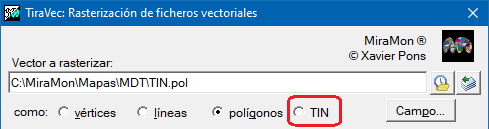

Para convertir la capa TIN en un MDT ráster convencional utilícese la aplicación TiraVec en modo TIN:

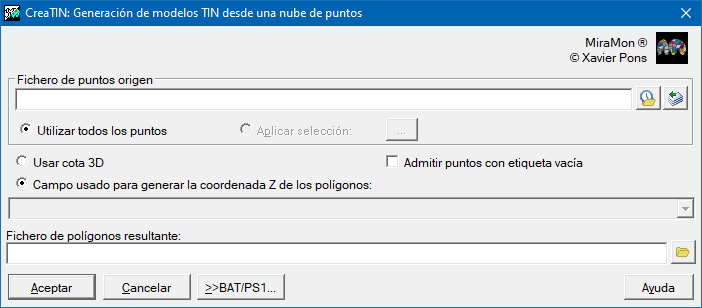

Caja de diálogo de la aplicación
|
| Caja de diálogo de CreaTIN |
Ejemplos gráficos

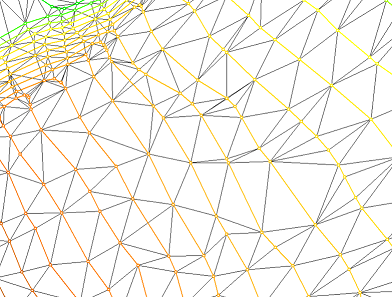

Ejemplo de malla TIN (en negro) bajo las isolíneas (colores graduados según el valor de la isolínea) a partir de las cuales ha sido creada
Nótese que se simbolizan los vértices de las isolíneas, que se han convertido en vértices (todos nodos en este caso) de los triángulos

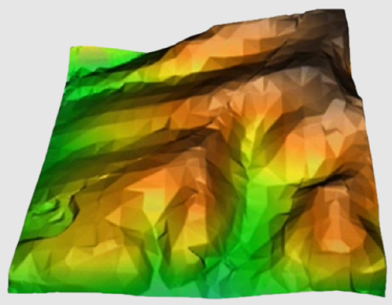

Ejemplo del resultado de la rasterización de un TIN a través de TiraVec en modo TIN
Font: Mitas, L., Mitasova, H. (1999). Spatial Interpolation. In: P.Longley, M.F. Goodchild, D.J. Maguire, D.W.Rhind (Eds.),
Geographical Information Systems: Principles, Techniques, Management and Applications, Wiley.
Sintaxis
Sintaxis:
- CreaTIN 1 FicheroPNTOrigen FicheroTINSalida [CampoZ] [/3D] [/NODATA]
Opciones:
Opción única en esta versión del programa. El valor "1" debe ser incluido en la línea de comandos.
Parámetros:
- FicheroPNTOrigen
(Fichero de puntos origen -
Parámetro de entrada): Fichero de puntos origen en formato PNT.
- FicheroTINSalida
(Fichero TIN de salida -
Parámetro de salida): Fichero TIN de salida en formato POL.
- CampoZ
(Campo Z -
Parámetro de entrada): Campo utilizado para generar la coordenada Z de los polígonos del TIN de salida.
Modificadores:
/3D
(Usar cota 3D de los puntos origen)
En el caso que el fichero de puntos sea 3D, se utiliza la cota 3D de los puntos origen en lugar de utilizar un campo de la base de datos origen. (Parámetro de entrada) /NODATA
(Usar puntos con cota sindatos o etiqueta vacía)
Permite usar puntos con cota sindatos (en el caso de usar cota 3D de los puntos origen) o con etiqueta vacía (en el caso de usar un campo de la base de datos origen). (Parámetro de entrada)
