VrtPunt: Creación de un fichero de puntos a partir de vértices de líneas o de polígonos
VrtPunt: Creación de un fichero de puntos a partir de vértices de líneas o de polígonos| Presentación | Caja de diálogo de la aplicación |
| Sintaxis |
En caso de que se pida generar un archivo PNT de salida este archivo PNT de salida tendrá un campo ID_GRAFIC y otro campo ID_GR_LIN o ID_GR_POL···que enlazará con el campo ID_GRAFIC del archivo de líneas o de polígonos.
Si se pide estructuración topológica la aplicación combinará geométricamente los puntos de acuerdo con la tolerancia indicada y, además, generará registro múltiple si los atributos del punto son diferentes (por ejemplo la longitud de la línea de la que provienen). Si no desea estos registros múltiples, elimine previamente los campos no deseados de la capa de líneas o de polígonos con el MiraD (o con el GestBD si necesita hacerlo masivamente sobre muchos archivos), o bien elimine posteriormente con la opción de eliminación de registro múltiplo del GestBD.
En cambio, si NO se pide estructuración topológica aplicará una conversión directa, sencilla, de manera que habrá puntos duplicados donde había nodos típicos, nodos de anillo o nodos de línea, cada uno con los atributos de la línea o polígono de la cual provengan. Si desea eliminar estos puntos duplicados (por ejemplo por la presencia de nodos típicos, o porque los elementos convertidos eran bordes de polígonos explícitos, en el que la mayoría de fronteras aparecían dos veces) se puede ejecutar la aplicación VECPNT.
Si se quiere juntar en un mismo fichero puntos de diferentes orígenes puede usar la aplicación Mosaic.
Para convertir nodos de ficheros NOD a puntos puede seleccionar todos los elementos desde el MiraMon y exportarlos a un VEC, que ya será de puntos y, por tanto, no será necesaria esta aplicación. Si desea garantizar su topología, convierta a PNT con la aplicación VECPNT. Si necesita transferir atributos de los nodos en la base de puntos realice un join físico desde la tabla N.dbf a la T.dbf de la capa de puntos resultante.
 |

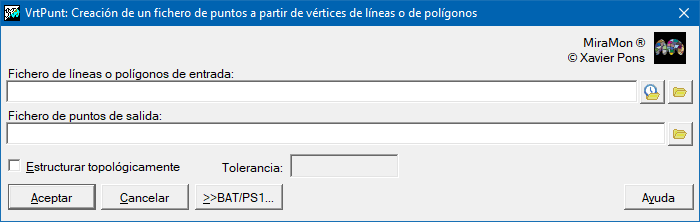

| Caja de diálogo de VrtPunt |
