Perfils: Generación de perfiles topográficos
Acceso a este texto de ayuda como página web: Perfils
Presentación y opciones
Esta aplicación genera perfiles topográficos correspondientes a un determinado itinerario (representado por un fichero ARC con las restricciones que se especifican más abajo) a través de un Modelo Digital de Elevaciones (MDE).
Se genera automáticamente un gráfico en formato MMM con los diferentes elementos: el perfil en sí, ejes, etiquetas, malla, cajetines con títulos, etc, que el usuario posteriormente podrá editar y adaptar a sus preferencias.
Nótese que el itinerario no puede ser cualquier vector ARC: no debe presentar bifurcaciones ni discontinuidades en su recorrido; sin embargo, no hay limitaciones en el número de vértices ni en la complejidad de la base de datos asociada. Si se ha hecho un recorrido que ha sido grabado con un dispositivo GNSS/GPS (por ejemplo en formato GPX) será conveniente que NO sea estructurado topológicamente si es que han realizado giros en el recorrido que, a través de un puente o túnel, pasan por encima o por debajo del recorrido previo; naturalmente en esta ubicación el perfil tendrá una inconsistencia en el punto de cruce.
El perfil generado representa en el eje X la distancia (planimétrica o sobre el terreno [teniendo en cuenta la pendiente], según se indique) respecto al origen del itinerario. En el eje Y se representa la altura correspondiente al itinerario, en sus unidades, pero distorsionada para que se aprecien mejor los cambios de altura del recorrido; el factor de distorsión queda informado en los metadatos y en el título de la capa resultante. Esta altura se obtiene a partir del fichero de arcos y/o del MDE, generando todos los vértices adicionales necesarios en el itinerario, para conseguir una óptima incorporación de la información altimétrica del MDE.
La aplicación permite generar la representación gráfica en base al cálculo de ciertos parámetros: número de divisiones de los ejes, múltiplos, máximos y mínimos, etc, de forma automática o bien que sea el usuario quien determine algunos de estos parámetros. La simbolización de los diferentes elementos gráficos es totalmente automática, pero el usuario podrá configurar colores, grosores, fuentes, etc, a su criterio análogamente a cualquier capa cartográfica.
Por ejemplo, el color de línea del gráfico se define constante de forma automática pero, a partir de las opciones de simbolización, se puede realizar la asignación entre un campo de la base de datos y una paleta.
Aunque Perfils es una aplicación pensada fundamentalmente para un perfil topográfico, puede servir perfectamente para generar el perfil de una variable cuantitativa regionalizada, como por ejemplo temperatura, si se dispone de un modelo continuo (cualquier modelo digital del terreno, MDT).

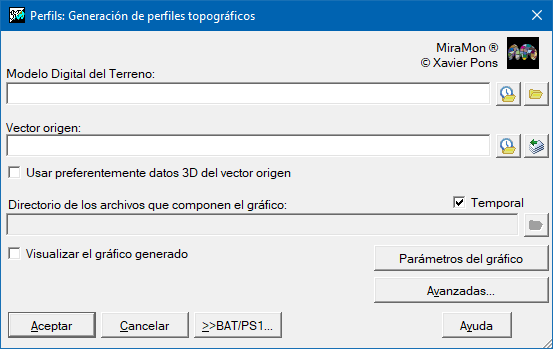

Caja de diálogo de la aplicación
|
| Caja de diálogo de Perfils |
Sintaxis
Sintaxis:
- Perfils 1 MDE DirGraficos Itinerario ModoRemuestreo Pendiente [/Obrir] [/FACTOR_H] [/X_NDIV] [/Y_NDIV] [/X_MULT] [/Y_MULT] [/X_OFFSET] [/Y_OFFSET] [/Z_UNITATS_MDT] [/DIST_3D] [/CONSERVAR_COTA] [/DESC] [/DESC_Y]
Opciones:
Opción única en esta versión del programa. El valor "1" debe ser incluido en la sintaxis.
Parámetros:
- MDE
(Fichero ráster del MDE -
Parámetro de entrada): Fichero ráster de entrada que contiene el Modelo Digital de Elevaciones que proporcionará las elevaciones a lo largo del perfil.
- DirGraficos
(Directorio de salida -
Parámetro de salida): Directorio donde se crearán todos los ficheros que componen el gráfico. Si no se indica dicho directorio, el mapa y sus componentes se crearán en el directorio temporal y, en caso de que se haya solicitado el parámetro /OBRIR, se borrarán todos los componentes del gráfico al cerrar la correspondiente sesión de MiraMon.
- Itinerario
(Fichero del itinerario -
Parámetro de entrada): Fichero que contiene la capa vectorial estructurada en formato ARC con el recorrido a partir del cual se quiere determinar el perfil topográfico.

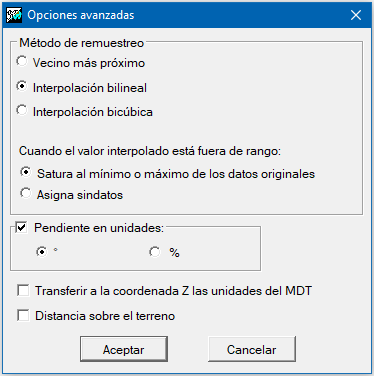

- ModoRemuestreo
(Modo de remuestreo -
Parámetro de entrada): Modo de remuestreo.
- 0 Vecino más cercano
- 1 Interpolación bilineal
- 2 Interpolación bicúbica
- Pendiente
(Pendiente -
Parámetro de entrada): Opción para mostrar la pendiente de cada tramo.
- 0 Sin pendiente
- 1 Pendiente expresada en grados
- 2 Pendiente expresada en porcentaje
Modificadores:
/Obrir
(Abrir)
Si está activo este parámetro, una vez finalizados los cálculos, se visualizará el gráfico en una nueva sesión de MiraMon. En este caso, implícitamente se añade el parámetro /SAC para evitar interrupciones, lo que implica que se escogen las opciones por defecto. (Parámetro de entrada) /FACTOR_H=
(Factor H)

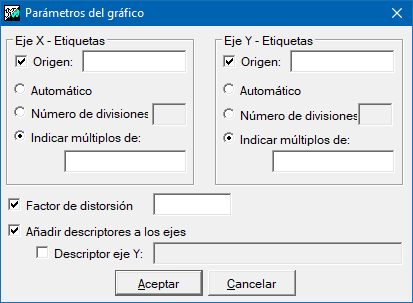

Factor de distorsión que permite dilatar (valores >1, opción habitual) o contraer (valores <1), las dimensiones del eje Y respecto al eje X, con el objetivo de mostrar un perfil más proporcionado a las dimensiones X/Y habituales de pantalla o papel. (Parámetro de entrada) /X_NDIV=
(X NDIV)
Fija el número de divisiones del eje X. En ausencia de este parámetro se calcula el número adecuado para que el número de divisiones implique unas etiquetas espaciadas en determinados múltiplos de decenas, centenas, millares, etc. (Parámetro de entrada) /Y_NDIV=
(Y NDIV)
Fija el número de divisiones del eje Y. En ausencia de este parámetro se calcula el número adecuado para que el número de divisiones implique unas etiquetas espaciadas en determinados múltiplos de decenas, centenas, millares, etc. (Parámetro de entrada) /X_MULT=
(X mult)
Fija que las etiquetas del eje X sean múltiplos de un determinado valor deseado. (Parámetro de entrada) /Y_MULT=
(Y mult)
Fija que las etiquetas del eje Y sean múltiplos de un determinado valor deseado. (Parámetro de entrada) /X_OFFSET=
(X offset)
Se configura explícitamente el origen del eje X. Es útil cuando se quiere superponer dos perfiles con orígenes diferentes. (Parámetro de entrada) /Y_OFFSET=
(Y offset)
Se configura explícitamente el origen del eje Y. Es útil cuando se quiere superponer dos perfiles con orígenes diferentes. (Parámetro de entrada) /Z_UNITATS_MDT=
(Unidades Z MDE)
En ausencia de este parámetro, las alturas del perfil topográfico serán las unidades de su sistema de referencia vertical (típicamente metros), de manera que si en el MDE hay otras unidades (por ejemplo dm) se transformarán a las unidades del sistema (m). Ahora bien, si se quieren conservar las unidades originales del MDE, o más habitualmente, si se desea generar un perfil de cualquiera otra variable (por ejemplo temperatura), las unidades del eje Y del gráfico serán las del Modelo Digital del Terreno (MDT). (Parámetro de entrada) /DIST_3D=
(Dist 3D)
La ausencia de este parámetro indica que en el eje X del gráfico se representa la distancia al origen calculada a partir de los componentes planimétricos (X, Y). En cambio, su presencia determina unas distancias superiores (o iguales para un itinerario plano), al considerar también los desplazamientos por diferencias de altura (teniendo en cuenta la pendiente), por tanto, esta distancia se ajusta mejor al recorrido efectuado sobre la superficie del terreno. Este parámetro no tiene sentido en caso de perfiles sobre mapas de temperatura u otras variables. (Parámetro de entrada) /CONSERVAR_COTA
(Conservar cota)
En caso de que el archivo de arcos sea 3D, se usará preferentemente estos datos para hacer el perfil. En caso de que en alguno de puntos no se tenga información 3D o el archivo de arcos sea 2D, la altura se extraerá del MDT. (Parámetro de entrada) /DESC
(Añadir descripción a los ejes)
Se añade descripción a los ejes con unidades. En el eje X se escribe Distancia (o Distancia sobre el terreno si se ha indicado /DIST_3D). En el eje Y se escribe el descriptor de la capa del Modelo Digital del Terreno. (Parámetro de entrada) /DESC_Y=
(Añadir descripción personalizada al eje Y)
Se añade descripción que se indica en el eje Y del gráfico generado. En el eje X se escribe Distancia (o Distancia sobre el terreno si se ha indicado /DIST_3D). (Parámetro de entrada)
