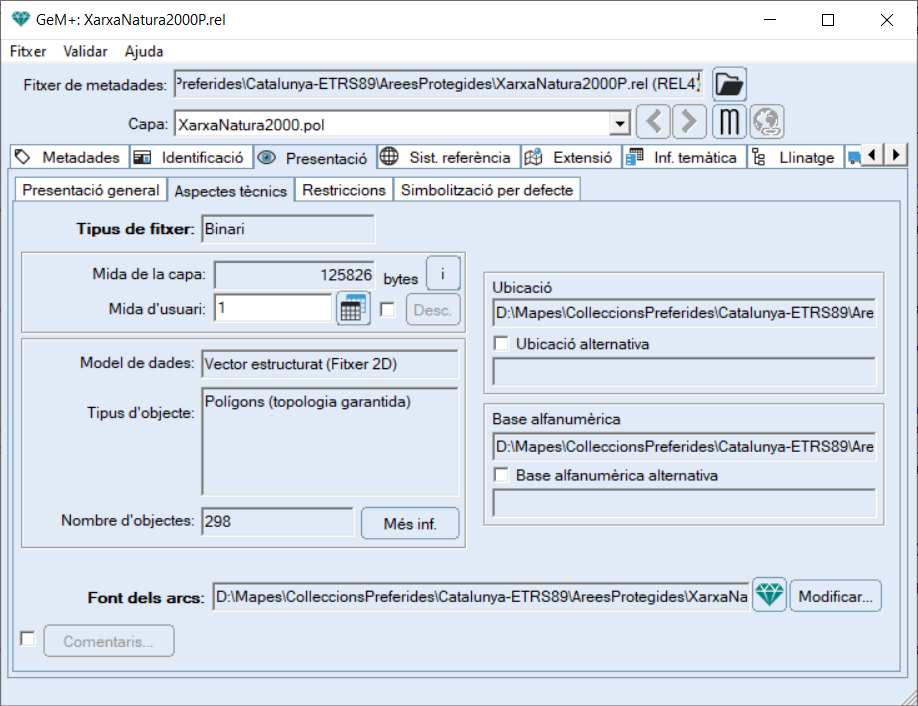

Aquesta pestanya recull la informació tècnica, en molts casos necessària per a la gestió dels fitxers,
com per exemple el nombre de columnes i files en els ràsters o el nom i l'adreça del fitxer d'arcs en les capes de polígons en format POL.
Degut a la seva pròpia especificitat, les dades d'aquesta pestanya seran diferents en funció del model de les dades (ràster, vectorial de punts, línies o polígons, etc) i també del format de metadades (XML o REL).
|
|
||||
|
|
Tipus de fitxer
Indica si el fitxer que conté les dades digitals és un format binari o de text.
Típicament els fitxers de ràsters i els de vectors estructurats són binaris i els vectors no estructurats són ASCII.
Mida de la capa
Informa sobre la mida al disc dels fitxers que formen la capa en bytes. No considera la mida de les taules o tesaurus relacionats o dels seus possibles fitxers REL.
Generalment una base cartogràfica està formada per més d'un fitxer i per aquest motiu el valor d'aquesta entrada de metadades considera la mida dos o tres fitxers principals
d'una base:

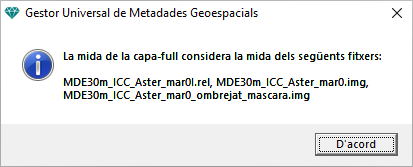

El botó
del GeM+ informa de quins fitxers s'ha considerat a l'hora de comptar la mida de la capa. Per exemple:
No és possible modificar aquesta informació ja que sempre es dedueix dinàmicament de forma estandarditzada.
L'usuari pot definir una mida de la capa a l'entrada Mida d'usuari i a la Descripció de la mida d'usuari.
Mida d'usuari
Permet desar un altre valor numèric diferent al mostrat a l'entrada Mida de la capa.
Aquesta informació és útil ja que sovint l'usuari vol tenir una idea aproximada de la mida global que ocupa la base al disc considerant tots els fitxers relacionats (tesaurus, fitxers amb documentació, etc.), o per desar la mida del fitxer de la capa comprimit (*.mmz), etc. És possible descriure aquesta mida a l'entrada Descripció de la mida d'usuari.
Descripció de la mida d'usuari
Permet desar un text descriptiu dels elements considerats a l'hora de definir el valor de l'entrada Mida d'usuari.
En ser una entrada depenent de l'entrada Mida d'usuari no és possible definir-la si no hi ha un valor vàlid a Mida d'usuari i, per tant, si s'elimina l'entrada Mida d'usuari automàticament s'elimina la seva descripció.
Model de dades
Informa sobre el tipus de representació espacial que utilitza la capa. Hi ha dos grans esquemes de representació espacial: vectorial i ràster.
El primer utilitza objectes geomètrics (punts, línies i polígons) per representar els objectes o propietats de la realitat (per exemple els usos del sòl o la posició d'edificis,
fonts, camins, etc.). En canvi el sistema de representació ràster es basa en la superposició d'una malla regular sobre el territori, que el divideix en porcions iguals, de forma
generalment quadrada. D'aquesta forma la representació de les propietats del territori es basa a assignar a cada una d'aquestes entitats (anomenades cel·les ràster) un valor numèric
que identifica o quantifica aquesta propietat. El primer model posa èmfasi en els objectes del territori i els seus atributs (i es cartografien els límits i posicions d'aquests) i,
contràriament, el model ràster posa èmfasi a la localització al territori (què hi ha en aquesta posició?).
En el cas de metadades en format REL:
Aquesta entrada pot prendre els valors: "ràster", "vector estructurat" i "vector no estructurat".
El valor d'aquesta entrada es pot deduir en funció de l'extensió del fitxer gràfic que la conté:

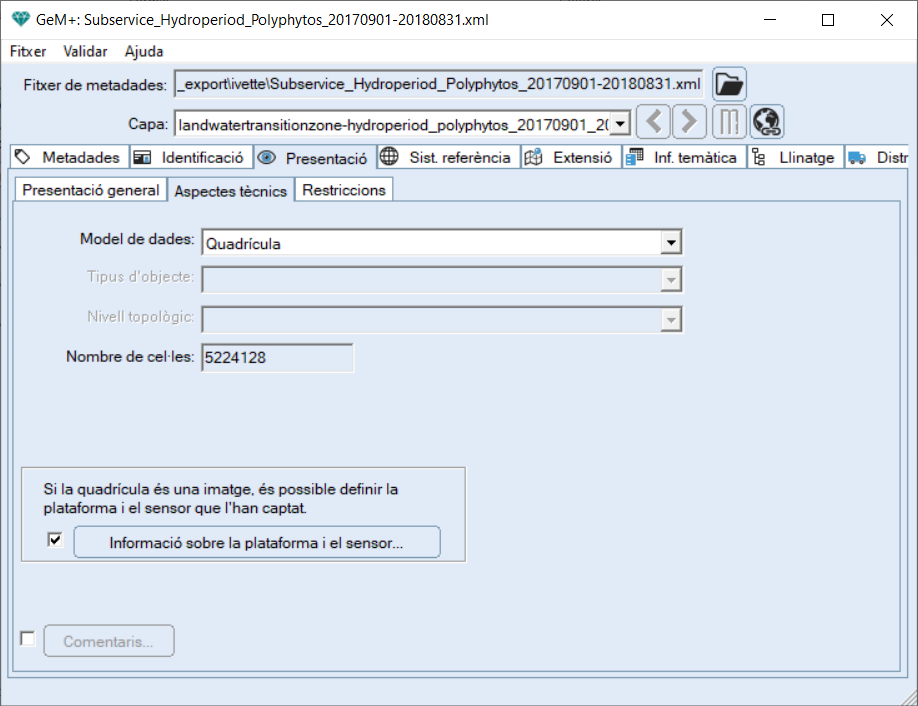

En el cas de metadades en format XML, aquesta entrada pot prendre un dels següents valors:
Tipus d'objecte
Indica el tipus d'objecte que la base utilitza per representar l'espai.
En el cas de metadades en format REL:
Per a ràsters el tipus d'objecte és "cel·la ràster".
Per a vectors el tipus d'objecte pot ser:
En el cas de metadades en format XML, aquesta entrada pot prendre un dels següents valors:
Nivell Topològic

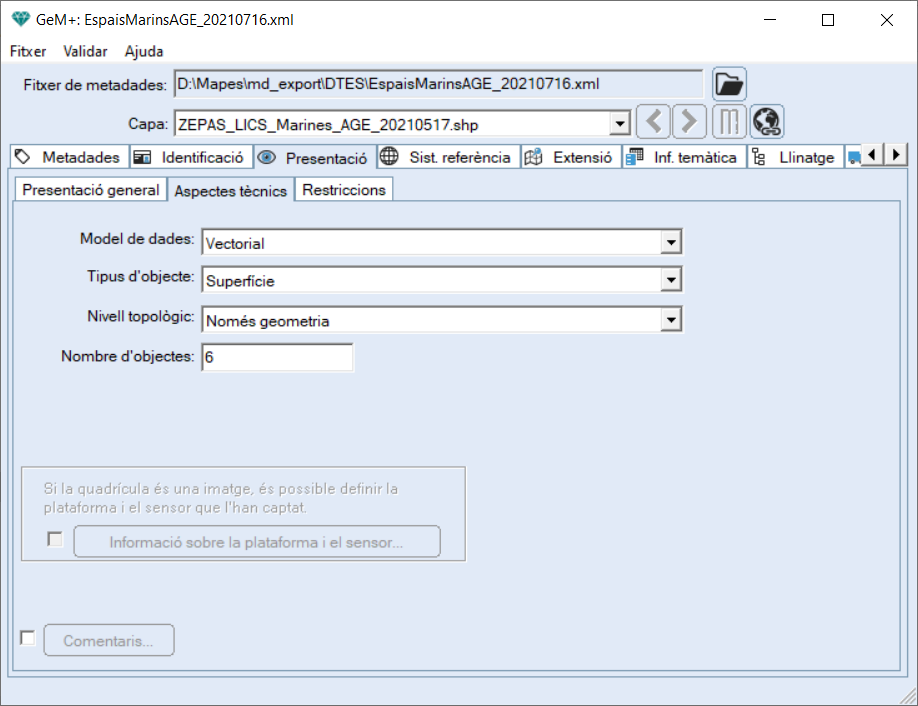

En el cas de metadades en format XML vectorial es pot especificar el nivell topològic amb un dels següents valors:
Nombre d'objectes
Informa sobre el nombre d'objectes utilitzats per la capa per a representar la realitat.
El seu valor es pot conèixer dinàmicament consultant el fitxer de la base, en el cas de format REL
sempre es disposa d'accés a la base i en el cas de format XML en alguns casos també.
Nombre de cel·les
Informa sobre el nombre de cel·les del ràster utilitzats per a representar la realitat.
Aquest nombre s'obté multiplicant el nombre de files pel de columnes.
Ubicació
Informa sobre la ubicació al disc de la capa. És possible documentar altres ubicacions alternatives (per exemple de còpies de seguretat, de còpies d'usuaris, etc.)
Ubicació alternativa
Permet a l'usuari desar altres ubicacions alternatives (per exemple de còpies de seguretat, de còpies d'usuaris, etc.).
És necessari distingir entre l'existència d'una ubicació alternativa buida i la no existència d'ubicació alternativa.
Aquesta diferència es realitza marcant o no l'opció "ubicació alternativa". En cas de tenir l'opció marcada la ubicació alternativa es desarà a les metadades.
En cas de desmarcar la ubicació alternativa aquesta s'eliminarà.
En el cas d'una capa multibanda es pot documentar, per a cada banda, un valor per aquesta clau diferent al valor general
(vegeu la secció d'Informació Temàtica). Aquesta és la raó que al GeM+ (en cas d'una capa multibanda) existeixi un botó radial que permet
visualitzar les dades generals o les de la banda seleccionada (aquesta selecció es realitza amb el desplegable o els botons de retrocés i avanç situats a la part superior del GeM+).
Base alfanumèrica
És la base de dades que conté els atributs en cas de vectors estructurats en format REL(no existeix o no es pot documentar per altres formats de dades o de metadades).
Té el mateix nom i situació que la base gràfica de la base cartogràfica, però amb una lletra addicional indicativa del tipus d'objecte i extensió DBF.
És possible documentar altres bases alfanumèriques alternatives (per exemple de tesaurus associats, taules en altres formats, etc.).
Base alfanumèrica alternativa
Permet a l'usuari desar altres bases alfanumèriques alternatives (per exemple de tesaurus associats, taules en altres formats, etc.).
És necessari distingir entre l'existència d'una base alfanumèrica alternativa buida i la no existència de base alfanumèrica alternativa.
Aquesta diferència es realitza marcant o no l'opció "base alfanumèrica alternativa". En cas de tenir l'opció marcada, la base alfanumèrica alternativa es desarà a les metadades.
En cas de desmarcar la base alfanumèrica alternativa aquest text s'eliminarà.
En el cas d'una capa multibanda es pot documentar, per a cada banda, un valor per aquesta clau diferent al valor general
(vegeu la secció d'Informació Temàtica). Aquesta és la raó que al GeM+ (en cas d'una capa multibanda) existeixi un botó radial que permet
visualitzar les dades generals o les de la banda seleccionada (aquesta selecció es realitza amb el desplegable o els botons de retrocés i avanç situats a la part superior del GeM+).

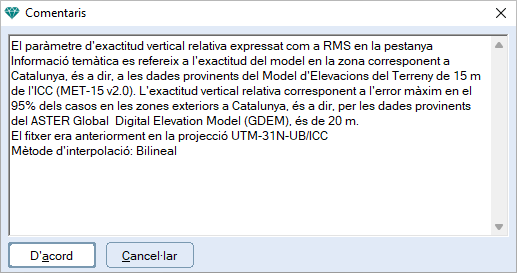

Comentaris
Permeten indicar altres aspectes d'interès no contemplats en altres camps de les metadades.
En cas de la generació automàtica de capes multibanda només es desen els comentaris que existien a l'antic fitxer de documentació de la primera banda que formarà la capa.

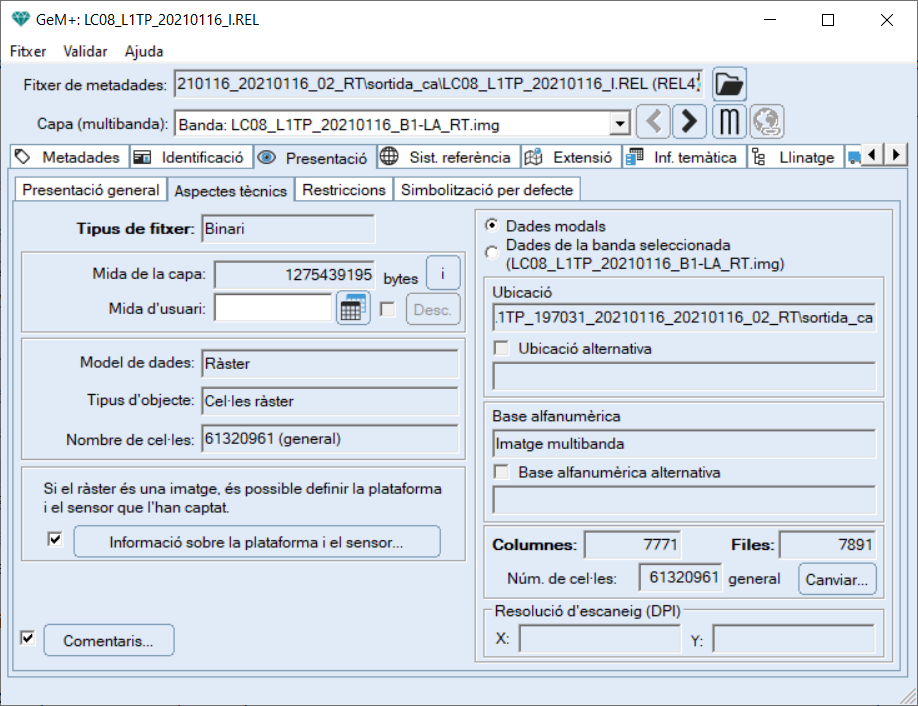

Columnes i Files
Correspon al nombre de columnes i files de la imatge. Només es mostra quan el model de dades és ràster.
Per a fitxers en format IMG, es pot modificar el seu valor però pot fer impossible la visualització de la capa.
Els fitxers ràster en format JPEG, JPEG2000, MrSID o TIFF contenen aquesta informació a la capçalera del fitxer binari i per aquesta raó la informació es mostra al GeM+ però no
es permet modificar.
En el cas d'una capa multibanda es pot documentar, per a cada banda, un valor per aquestes claus diferent al valor general
(vegeu la secció d'Informació Temàtica).
Aquesta és la raó que al GeM+ (en cas d'una capa multibanda) existeixi un botó radial que permet visualitzar les dades generals o les de la banda seleccionada (aquesta selecció
es realitza amb el desplegable o els botons de retrocés i avanç situats a la part superior del GeM+).
Per evitar valors incoherents entre diferents claus del GeM+ i a causa de la relació implícita dels nombre de columnes i files, el costat de cel·la (en les dues direccions) i
l'envolupant de la capa, no es permet modificar directament el valor d'aquestes claus. Per modificar-les cal pitjar el botó de "Canviar..." que obre una caixa per modificar aquests
paràmetres de forma conjunta (canvis a les columnes i files, el costat de cel·la i l'envolupant).
Informació sobre la plataforma i el sensor
Està formada per un conjunt d'entrades de metadades agrupades en una caixa independent del GeM+.
Aquest conjunt d'entrades només aplica a imatges ràsters que continguin fotografies, imatges de satèl·lit, etc. La descripció de les diferents entrades que formen aquesta secció
es troben agrupades a Informació sobre la plataforma i el sensor.
Qualitat JPEG
Desa la informació sobre el nivell de qualitat de la imatge (que ha estat degradada) respecte la original. La qualitat de la compressió ha d'estar expressada en percentatge.
Els valors baixos indiquen molt poca qualitat però molta compressió. Per a més informació consulta l'ajuda de l'aplicació JPEGIMG.
Resolució d'escaneig (DPI)
És la resolució a la qual s'ha escanejat un document en paper, com un mapa imprès, o un fotograma (fotografia aèria analògica). Tot i que, d'acord amb el Sistema Internacional d'Unitats (SI),
seria recomanable expressar aquesta magnitud en píxels per cm (ppcm) o en píxels per mm (ppmm), s'expressa habitualment en punts per polzada (dpi, dots per inch)
(també conegut com a "píxels per polzada", ppi, pixels per inch), i en aquestes unitats s'emmagatzema al fitxer REL. Per convertir dpi a ppcm dividiu entre 2.54, i per convertir
dpi a ppmm dividiu entre 25.4.
En escàners fotogramètrics la resolució d'escaneig de vegades s'indica en micròmetres (µm) per píxel en comptes d'en dpi; per a convertir micròmetres per píxel a dpi dividiu 25400
entre el nombre de µm/píxel (per exemple una imatge escanejada a 12 µm/píxel correspondrà a 2117 dpi).
La resolució d'escaneig pot ser diferent en la direcció de les X i de les Y i, per tant, al GeM+ es mostra en dues claus "Resolució d'escaneig en X" i "Resolució d'escaneig en Y"
i es desa al REL en dues claus separades (si és necessari).
En el cas d'una capa multibanda es pot documentar, per a cada banda, un valor per aquesta clau diferent
al valor general (vegeu la secció d'Informació Temàtica). Aquesta és la raó que al GeM+ (en cas d'una capa multibanda) existeixi un botó radial que permet visualitzar les dades generals o les de la banda seleccionada
(aquesta selecció es realitza amb el desplegable o els botons de retrocés i avanç situats a la part superior del GeM+).
Nombre de ciclats
Només aplica als fitxers d'arcs (en format ARC) que han estat ciclats per tal de generar fitxers de polígons (en format POL).
Ciclats
Són el nom i l'adreça del fitxer o fitxers de polígons ciclats sobre el vector d'arcs. Aquesta clau només aplica als fitxers d'arcs (en format ARC) que han estat ciclats
per tal de generar fitxers de polígons (en format POL).
Font dels arcs
És el nom i l'adreça del fitxer d'arcs (format ARC) sobre el qual s'ha fet el ciclat dels polígons (en un fitxer en format POL).
Aquesta clau només aplica als fitxers de polígons en format POL.
