CreaTop: Estructuració topològica simplificada
Accés a aquest text d'ajuda com a pàgina web: CreaTop
Presentació i opcions
Aquesta aplicació integra i facilita l'ús dels programes d'estructuració topològica VECPNT, LinArc, Ciclar, AtriPol i TestTop. Cal ser conscient de les seves limitacions. Per a la realització de feines com:
- ciclar diferents polígons sobre la mateixa base d'arcs,
- utilitzar diferents tipus de toleràncies en l'estructuració (de
nodes, d'arcs, etc),
- controlar com seran tractats els casos de múltiples registres de la
base de dades atribuïts a un mateix objecte gràfic,
- etc,
la persona usuària hauria d'utilitzar els programes específics abans indicats i controlar-ne els paràmetres a mà. No obstant, per a un gran nombre de casos típics i en especial quan la digitalització s'ha realitzat des del MiraMon utilitzant les eines de connexió, CreaTop proporciona una forma més ràpida i senzilla de crear bases vectorials amb estructura topològica.
Creatop Punts:
Estructuració topològica d'un fitxer de punts.
Creatop Arcs:
Estructuració topològica d'un fitxer d'arcs.
Creatop Polígons:
Estructuració topològica d'un fitxer polígons.

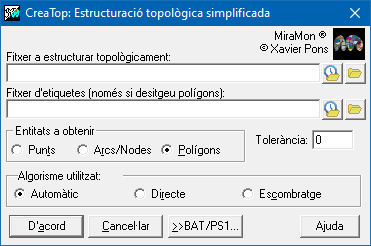

Caixa de diàleg de l'aplicació
|
| Caixa de diàleg del CreaTop |
Sintaxi
Sintaxi:
- CreaTop T NomFitxerVEC [Tolerància]
- CreaTop A NomFitxerVEC [Tolerància]
- CreaTop P [x] NomFitxerVEC NomFitxerEtiquetes [Tolerància]
Paràmetres:
- T
(Punts -
Paràmetre d'entrada): Indica que volem fer un fitxer de punts.
- NomFitxerVEC
(Nom Fitxer Vectorial -
Paràmetre d'entrada): Fitxer VEC o PNT a convertir.
- Tolerància
(Tolerància -
Paràmetre d'entrada): Valor de la tolerància. Si no s'indica s'assumeix una tolerància igual a 0.001.
- A
(Arcs -
Paràmetre d'entrada): Indica que volem fer un fitxer de línies.
- P
(Polígons -
Paràmetre d'entrada): Indica que volem fer un fitxer de polígons.
- x
(Tipus d'estructuració -
Paràmetre d'entrada): Si no s'indica es fa l'estructuració a partir del fitxer de línies. Si s'indica 1 es suposa la existència d'un fitxer d'arcs vàlid i es fa servir com a punt de partida per construir polígons. Si s'indica 2 s'assumeix que el fitxer de polígons és vàlid i només es reetiqueten els polígons.
- NomFitxerEtiquetes
(Nom Fitxer Etiquetes -
Paràmetre d'entrada): Fitxer VEC o PNT d'etiquetes (punts) de polígons.
El resultat és:
- Cas T: Fitxer estructurat de punts (PNT)
- Cas A: Fitxer estructurat d'arcs (ARC/NOD)
- Cas P: Resultat del cas A i fitxer estructurat de polígons
(POL)
- En tots els casos el fitxer de sortida es dirà igual que
NomFitxerVec.
