Thiessen: Generació de polígons de Thiessen
Accés a aquest text d'ajuda com a pàgina web: Thiessen
Presentació i opcions
Aquesta aplicació permet generar, a partir d'una capa que contingui un conjunt d'entitats vectorials de tipus punt, una capa de polígons que contindrà els corresponents polígons de Thiessen.
Generar polígons Thiessen ajustats a l'àmbit del fitxer origen:
Generar polígons Thiessen ajustats als límits definits per la selecció de punts origen.
Generar polígons Thiessen especificant l'àmbit de sortida.:
Generar polígons Thiessen especificant l'àmbit de sortida.
Generar polígons Thiessen retallat per un fitxer com a màscara:
Generar polígons Thiessen retallat per un fitxer com a màscara.
Els polígons de Thiessen resulten de generar una partició de l'espai en àrees de proximitat al voltant dels punts proporcionats, de tal manera que cada polígon resultant defineix la zona més pròxima a un dels punts. D'aquesta manera, els polígons de Thiessen són el mètode típicament utilitzat per a interpolar dades categòriques recollides en punts de mostreig (per a la interpolació de dades quantitatives recollides en punts de mostreig, utilitzeu l'aplicació InterPNT: Interpolador a partir de punts).
En l'aplicació Thiessen la proximitat a cada punt es determina per distància euclidiana. A tal efecte, en primer lloc el programa construeix una triangulació de Delaunay unint els punts origen (com la que proporciona l'aplicació CreaTIN: Generació d'un TIN des d'un núvol de punts). A partir del punt mitjà de cada costat de cada triangle es tracen línies perpendiculars que, un cop intersecades amb les altres perpendiculars dels altres costats i descartant els segments més enllà de les interseccions, formaran els costats dels polígons (les interseccions seran els vèrtexs dels polígons).
Un cop tessel·lat tot l'àmbit, cada polígon hereta els atributs de l'únic punt que ha quedat al seu interior. Addicionalment, els polígons adjacents que tinguin atributs idèntics en el camp de la base de dades que la persona usuària indiqui són fusionats (per tant, pot haver polígons que continguin més d'un dels punts originals quan aquests punts tenen idèntic atribut).
L'aplicació permet la creació dels polígons de Thiessen a partir de tots els punts de la capa origen o bé fer una selecció per atributs i obtenir un subgrup a partir del qual realitzar la triangulació.

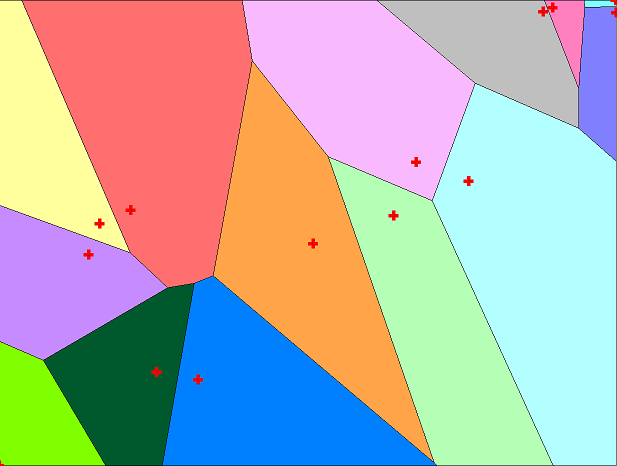

Per exemple, es pot crear una capa de polígons a partir dels centres d'atenció mèdica d'un cert àmbit. El resultat, mostrat a la imatge següent, serà una capa de tipus polígon corresponent a l'àrea d'influència de cada centre d'atenció mèdica seleccionat.
L'àmbit del fitxer resultant pot establir-se o bé a partir de l'envolupant dels punts, o bé especificant les coordenades d'un rectangle (que poden heretar-se automàticament de l'envolupant d'una altra capa), o bé proporcionant una capa que actuï de màscara. En aquest darrer cas la capa pot ser una capa de polígons (en format POL o VEC) o un ràster (en format IMG, en què l'àmbit de les cel·les amb dades actua de zona d'interès).

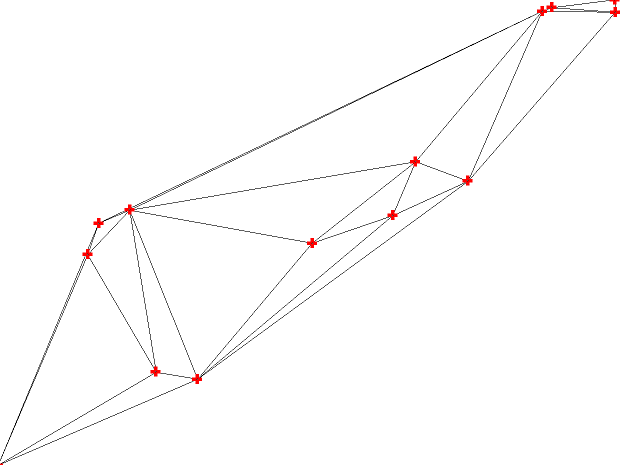

El programa pot, optativament, conservar la capa amb la triangulació de Delaunay que ha utilitzat per a construir els polígons. Això és útil sobretot en entorns docents per a una millor comprensió de l'origen de cada polígon. La següent imatge mostra la triangulació de Delaunay aplicada en l'exemple anterior de creació de les àrees d'influència dels centres d'atenció mèdica d'un àmbit.
Nota 1: Com que la triangulació de Delaunay no proporciona una única solució en determinades distribucions dels punts, pot arribar a passar que els polígons de Thiessen resultants amb aquesta aplicació siguin diferents dels obtinguts amb altres aplicacions informàtiques.
Nota 2: El nom ve del meteoròleg Alfred H. Thiessen; els polígons obtinguts són equivalents a la tessel·lació de Voronoi (del matemàtic Georgy Voronoy) i a la tessel·lació de Dirichlet (del matemàtic Johann Peter Gustav Lejeune Dirichlet).
Per a més informació es pot consultar la següent referència:
https://en.wikipedia.org/wiki/Voronoi_diagram

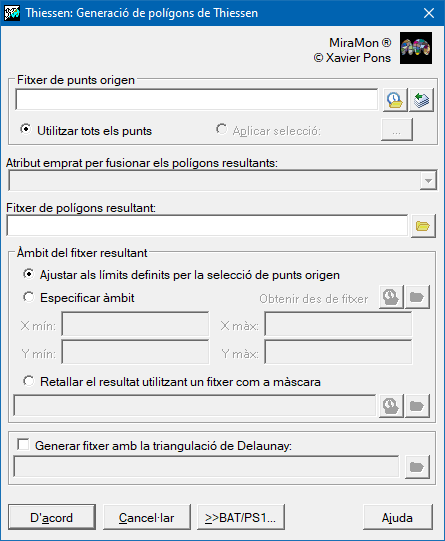

Caixa de diàleg de l'aplicació
|
Caixa de diàleg del Thiessen |

Sintaxi
Sintaxi:
- Thiessen FitxOri FitxDest AtriFusio Opcio [/COND#_VALOR] [/COND#_CAMP] [/TIN] [/COND#_OP] [/COND#_NEXE] [/COND#_PRIOR] [/CONSIDER_NODATA]
- Thiessen FitxOri FitxDest AtriFusio Opcio XMin XMax YMin YMax [/COND#_VALOR] [/COND#_NEXE] [/COND#_PRIOR] [/COND#_CAMP] [/COND#_OP] [/TIN] [/CONSIDER_NODATA]
- Thiessen FitxOri FitxDest AtriFusio Opcio FitxMasc [/COND#_VALOR] [/COND#_CAMP] [/COND#_NEXE] [/COND#_PRIOR] [/COND#_OP] [/TIN] [/CONSIDER_NODATA]
Opcions:
- Opció per l'àmbit del fitxer resultant. Pot valer:
- 0: Ajustar als límits definits per la selecció de punts origen
- 1: Especificar àmbit
- 2: Retalla el resultat utilitzant un fitxer com a màscara
- Opció per l'àmbit del fitxer resultant. Pot valer:
- 0: Ajustar als límits definits per la selecció de punts origen
- 1: Especificar àmbit
- 2: Retalla el resultat utilitzant un fitxer com a màscara
- Opció per l'àmbit del fitxer resultant. Pot valer:
- 0: Ajustar als límits definits per la selecció de punts origen
- 1: Especificar àmbit
- 2: Retalla el resultat utilitzant un fitxer com a màscara
Paràmetres:
- FitxOri
(Fitxer origen -
Paràmetre d'entrada): Fitxer origen de punts estructurats en format PNT.
- FitxDest
(Fitxer destí -
Paràmetre de sortida): Fitxer destí de polígons Thiessen.
- AtriFusio
(Atribut de fusió -
Paràmetre d'entrada): Camp del fitxer origen usat com a atribut de fusió dels polígons de Thiessen generats.
- XMin
(X mínima -
Paràmetre d'entrada): X mínima de l'àmbit del fitxer resultant.
- XMax
(X màxima -
Paràmetre d'entrada): X màxima de l'àmbit del fitxer resultant.
- YMin
(Y mínima -
Paràmetre d'entrada): Y mínima de l'àmbit del fitxer resultant.
- YMax
(Y màxima -
Paràmetre d'entrada): Y màxima de l'àmbit del fitxer resultant.
- FitxMasc
(Fitxer màscara -
Paràmetre d'entrada): Fitxer màscara usat per retallar el fitxer resultant per l'àmbit d'aquest fitxer.
Modificadors:
/COND#_VALOR= (Valor de la condició #) Valor a usar en la # condició de la selecció. Hi poden haver fins a 100 condicions i per tant fins a 100 valors (COND#_VALOR) començant per l'índex 1. (Paràmetre d'entrada) /COND#_CAMP= (Camp de la condició #) Nom del camp de la condició # de la selecció. Hi poden haver fins a 100 condicions i per tant, fins a 100 noms de camp (COND#_CAMP). (Paràmetre d'entrada) /COND#_NEXE= (Nexe de la condició #) Nexe a usar per enllaçar entre successives condicions de selecció. En aquest cas entre la condició # i la condició #+1. Hi poden haver fins a 100 condicions i per tant fins a 99 nexes (COND#_NEXE) començant per l'índex 1. (Paràmetre d'entrada) /COND#_PRIOR= (Prioritat del nexe de la condició #) Prioritat del nexe a usar per enllaçar entre successives condicions de selecció. En aquest cas entre la condició # i la condició #+1. Hi poden haver fins a 100 condicions i per tant fins a 99 prioritats (COND#_PRIOR) començant per l'índex 1. És un paràmetre optatiu, on de no indicar-se, la prioritat és simplement l'ordre. (Paràmetre d'entrada) /COND#_OP= (Operador de la condició #) Operador a usar en la # condició de la selecció. Hi poden haver fins a 100 condicions i per tant fins a 100 operadors (COND#_OP). (Paràmetre d'entrada) /TIN= (Fitxer triangulació Delaunay) Generar fitxer amb la triangulació de Delaunay. (Paràmetre d'entrada) /CONSIDER_NODATA (Valors sensedades) Inclou valors sensedades a la consulta (Paràmetre d'entrada)
