• Pendent: Anàlisi del terreny: Pendents, Orientacions, etc

Accés directe de l'ajuda a Internet: Pendent

Accés a l'aplicació des del menú: "Eines | Interpolació i anàlisi del terreny | Càlcul de pendents, orientacions, etc"

Presentació i opcions

L'aplicació pot proporcionar els següents Models Digitals:

• Pendents (°). El fitxer resultant conté en cada cel·la el pendent màxim en funció del pla definit entre les cotes de les cel·les veïnes. Els valors calculats s'expressen en graus.
• Pendents (%). Com en el cas anterior, però expressant el resultat en %. El pendent en percentatge indica quin desnivell (vertical) se salva respecte al desplaçament horitzontal efectuat (no respecte al desplaçament sobre el pla inclinat); així, un pendent de 45° correspondrà a un pendent del 100%. Si es desitja el pendent com a % respecte al desplaçament sobre el pla inclinat cal calcular el pendent en ° i, des del CalcIMG, efectuar l'operació 100*SING([MDP]), on MDP és el nom del MDP en °.
• Orientacions (° + pla). El fitxer resultant conté en cada cel·la l'orientació, respecte al nord, del pla de pendent màxim. Més formalment es pot dir que l'orientació és l'angle entre el vector que assenyala el nord i la projecció sobre el pla horitzontal del vector perpendicular al pla definit entre les cotes de les cel·les veïnes. Aquest angle es mesura respecte al nord en sentit horari: una orientació de 90° implicarà que la superfície en aquell punt mira a l'est, una orientació de 180° que mira al sud i una orientació 270° que mira l'oest. Quan la zona és perfectament plana, l'orientació està indefinida i, per conveni, l'aplicació assigna un valor -1 a la cel·la.
  Cal tenir en compte que tant els valors propers a 0° com els propers a 360° miren al nord, fet que provoca que la visualització del fitxer amb una paleta de to continu, com una paleta de grisos, no doni una idea directament intuïtiva. Si no s'està familiaritzat amb aquestes imatges d'orientacions es recomana executar també l'opció 'Orientacions (4 direccions + pla)' i comparar els resultats amb el resultat del càlcul d'orientacions en °, però utilitzant la paleta "Orienta.dbf".
• Orientacions (° + pla). Opció molt similar a l'anterior, però normalment millor pel fet que no només es consideren zones planes les estrictament planes, sinó també les que presenten un pendent suau. En efecte, habitualment té poc sentit que una zona geomètricament orientada al nord, però amb un pendent de només 0.5°, sigui realment considerada com orientada al nord: geomorfològicament és una zona pràcticament plana.
• Orientacions (4 direccions + pla): Es reclassifica el Model continu d'Orientacions a les següents quatre orientacions: nord, est, sud i oest. A les zones planes, o pràcticament planes (definides amb /PEN_PLA=), s'hi assigna el valor 0.
• Orientacions (8 direccions + pla): Es reclassifica el Model continu d'Orientacions a les següents vuit orientacions: nord, nord-est, est, sud-est, sud, sud-oest, oest i nord-oest. A les zones planes, o pràcticament planes (definides amb /PEN_PLA=), s'hi assigna el valor 0.

  NOTA IMPORTANT PER A TOTES LES OPCIONS D'ORIENTACIÓ:
  Si s'està intentant establir correlacions amb la distribució de la vegetació, normalment té molt més sentit i proporciona millors resultats oblidar les orientacions i calcular radiació solar a través de l'aplicació adequada del MiraMon (InsolDia). La radiació solar és una molt millor aproximació als factors d'orientació que condicionen la distribució de la vegetació. Una altra cosa és que es desitgi correlacionar l'orientació amb altres variables que puguin tenir una relació més directa amb aquest paràmetre, com les direccions dels vents dominants.
  El paràmetre optatiu "/PEN_PLA=" permet indicar quin és el valor de pendent per sota del qual es considera indefinida (zona plana) l'orientació en aquell punt. "/PEN_PLA=" s'expressa en graus; si no s'indica, s'aplica 2°.
  Per a definir que només un pendent de 0° marcarà les zones planes, orientacions definides de forma estricta, cal indicar "/PEN_PLA=0" en línia de comanda o definir en la caixa de diàleg wPendent: Orientació plana en pendent<=0
  Nota: Si el valor "/PEN_PLA=" que es vol aplicar és expressat en % i no en °, es pot convertir a ° utilitzant la següent expressió atan(P_percent/100); cal indicar a la calculadora que es vol el resultat en ° o bé, si només es pot obtenir el resultat en radiants, cal multiplicar-lo per 28.6479.

• Curvatura. El fitxer resultant conté en cada cel·la el valor de la curvatura del terreny. Aquest valor és 0 per a zones perfectament planes, és negatiu per a zones convexes i és positiu per a zones còncaves. Un turó és una zona convexa, és a dir, les perpendiculars a la seva superfície divergeixen d'aquesta, mentre que un fons de vall és una zona còncava. El càlcul de curvatura es fa en base a un operador laplacià. El Model Digital de Curvatures és més sensible a la presència de valors sensedades entre els veïns que altres models obtinguts amb aquesta aplicació del MiraMon. Per tant, és possible que en certes cel·les on pel mateix MDE encara pot proporcionar un pendent malgrat tenir algun valor veí sensedades, el MDCurvatures no pugui efectuar el càlcul i escrigui sensedades en aquella cel·la. En altres paraules: quan el fitxer original presenta zones sensedades pot ser que el nombre de cel·les marcades al resultat també com a sensedades sigui superior en el cas d'un MDC que d'un MDP.
  Com més elevat, en valor absolut, és el valor de curvatura en un punt, més corbada és la zona, tant en concavitat com en convexitat. Com que en els MDE la curvatura sol proporcionar valors força reduïts, el resultat es proporciona multiplicat per 1000.

En totes aquestes opcions es pot triar entre definir la morfologia del relleu en funció de les cotes dels 4 veïns en creu (superior, inferior, esquerre i dret), o bé considerant també els 4 veïns en aspa (superior esquerre, superior dret, inferior esquerre i inferior dret). En aquest darrer cas (considerar els 8 veïns) el resultat és una mica més suavitzat però sol ser més realista pel fet de considerar un entorn geogràfic més gran i ser menys sensible a la direccionalitat (pixelat) del ràster del MDE original.

Els càlculs a la corona de píxels al voltant de la imatge (columnes 0 i ncol-1 i files 0 i nfil-1) són aproximats. Si s'ha de crear mosaics de diversos MDE cal solapar-los convenientment. Semblantment, els càlculs a la vora d'una zona sensedades són menys exactes per causa de la menor quantitat de veïns informatius.

Es pot consultar també els següents aplicacions relacionades:

• Anàlisi del terreny:
  • Illum
  • Ombra
  • InsolDia
• Generació de Models Digitals d'Elevacions:
  • IsoMDE
  • InterPNT
  • DensRas
• Ombrejat de Models Digitals d'Elevacions i de Mapes temàtics:
  • Illum
  • Ombrejat

Caixa de diàleg de l'aplicació

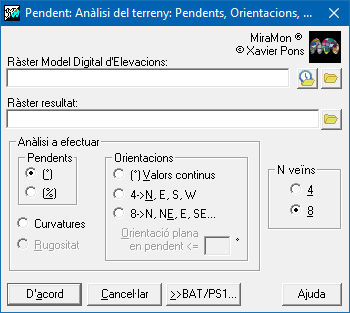

Caixa de diàleg del Pendent
