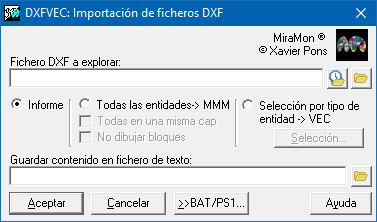

• DXFVEC: Importación de ficheros DXF

La aplicación permite 7 opciones, las cuales determinan el tipo de entidad a extraer:

DXFVEC 0: INFORMACIÓN DE CONTENIDOS:Muestra una relación del contenido del fichero DXF. Indica el número de polilíneas, líneas, arcos, círculos, elipses, sólidos, puntos, textos y bloques, desglosado por capas. En el caso de los bloques, para cada capa se detallan los nombres y el número de bloques con este nombre.

DXFVEC 1: LAS LÍNEAS, POLILÍNEAS, ARCOS, CÍRCULOS, ELIPSES Y SÓLIDOS DXF SERÁN TRANSFORMADOS EN LÍNEAS o POLÍGONOS VEC (OPCIÓN 1) Si el programa detecta que todas las polilíneas son cerradas, bien en su definición en el fichero DXF, o bien porque detecta que las coordenadas extremas son idénticas, documentará las entidades como de tipo "polygon"; en caso contrario las documentará como de tipo "line". La capa en que se encuentra la entidad pasa a ser el atributo en el fichero VEC. El número de vértices en una polilínea es prácticamente ilimitado (más de 2100 millones). El programa toma el parámetro tolerancia de la línea de comando para traducir los arcos, círculos i elipses a polilíneas. La tolerancia es el máximo error permitido en la traducción de arcos, círculos i elipses DXF a polilíneas VEC (distancia máxima entre el arco y la cuerda). Las últimas versiones del formato DXF (AcadCAD 2000) permiten definir curvaturas entre los vértices de un objeto polilinia. La tolerancia también aplica pera estos objetos. Si se indica 0 se limita el número de vértices a un vértice por grado. La tolerancia sólo se indica en la opción 1.

DXFVEC 2: LOS PUNTOS DXF SERÁN TRANSFORMADOS EN PUNTOS VEC (OPCIÓN 2). El nombre de la capa donde se encuentra la entidad pasa a ser el atributo del punto en el fichero VEC.

DXFVEC 3: LOS TEXTOS DXF SERÁN TRANSFORMADOS EN PUNTOS VEC CON TEXTO COMO ATRIBUTO (OPCIÓN 3).El texto de la entidad pasa a ser el atributo del punto en el fichero VEC

DXFVEC 4: LOS TEXTOS DXF SERÁN TRANSFORMADOS EN PUNTOS VEC CON NOMBRE DE CAPA COMO ATRIBUTO.La capa donde se encuentra la entidad pasa a ser el atributo del punto en el fichero VEC.

DXFVEC 5: LOS BLOQUES DXF SERÁN TRANSFORMADOS EN PUNTOS VEC (OPCIÓN 5). El nombre del bloque pasa a ser el atributo del punto en el fichero VEC.

DXFVEC 6: LAS LÍNEAS, POLILÍNEAS, ARCOS, CÍRCULOS, ELIPSES Y SÓLIDOS DXF SERÁN TRANSFORMADOS EN LÍNEAS o POLÍGONOS VEC, Y LOS PUNTOS, LOS TEXTOS, Y LOS PUNTOS DE INSERCIÓN DE BLOQUES SERÁN TRANSFORMADOS EN FICHEROS PNT Un fichero de Mapa MiraMon (MMM) serà creado para agrupar las nuevas capas.

• INFORMACIÓN DE CONTENIDOS (OPCIÓN 0)
  Muestra una relación del contenido del fichero DXF. Indica el número de polilíneas, líneas, arcos, círculos, elipses, sólidos, puntos, textos y bloques, desglosado por capas. En el caso de los bloques, para cada capa se detallan los nombres y el número de bloques con este nombre.
• LAS LÍNEAS, POLILÍNEAS, ARCOS, CÍRCULOS, ELIPSES Y SÓLIDOS DXF SERÁN TRANSFORMADOS EN LÍNEAS o POLÍGONOS VEC (OPCIÓN 1)
  Si la aplicación detecta que todas las polilíneas son cerradas, bien en su definición en el fichero DXF, o bien porque detecta que las coordenadas extremas son idénticas, documentará las entidades como de tipo "polygon"; en caso contrario las documentará como de tipo "line".
  La capa en que se encuentra la entidad pasa a ser el atributo en el fichero VEC.
  El número de vértices en una polilínea es prácticamente ilimitado (más de 2100 millones).
  La aplicación toma el parámetro tolerancia de la línea de comandos para traducir los arcos, circulos i elipses a polilíneas. La tolerancia es el máximo error permitido en la traducción de arcos, círculos i elipses DXF a polilíneas VEC (distancia máxima entre el arco y la cuerda). Las últimas versiones del formato DXF (AcadCAD 2000) permiten definir curvaturas entre los vértices de un objeto polilinia. La tolerancia también aplica pera estos objetos. Si se indica 0 se limita el número de vértices a un vértice por grado. La tolerancia sólo se indica en la opción 1.
• LOS PUNTOS DXF SERÁN TRANSFORMADOS EN PUNTOS VEC (OPCIÓN 2).
  El nombre de la capa donde se encuentra la entidad pasa a ser el atributo del punto en el fichero VEC.
• LOS TEXTOS DXF SERÁN TRANSFORMADOS EN PUNTOS VEC CON TEXTO COMO ATRIBUTO (OPCIÓN 3).
  El texto de la entidad pasa a ser el atributo del punto en el fichero VEC.
• LOS TEXTOS DXF SERÁN TRANSFORMADOS EN PUNTOS VEC CON NOMBRE DE CAPA COMO ATRIBUTO (OPCIÓN 4).
  La capa donde se encuentra la entidad pasa a ser el atributo del punto en el fichero VEC.
• LOS BLOQUES DXF SERÁN TRANSFORMADOS EN PUNTOS VEC (OPCIÓN 5). El nombre del bloque pasa a ser el atributo del punto en el fichero VEC.
• LAS LÍNEAS, POLILÍNEAS, ARCOS, CÍRCULOS, ELIPSES Y SÓLIDOS DXF SERÁN TRANSFORMADOS EN LÍNEAS o POLÍGONOS VEC, Y LOS PUNTOS, LOS TEXTOS, Y LOS PUNTOS DE INSERCIÓN DE BLOQUES SERÁN TRANSFORMADOS EN FICHEROS PNT Un fichero de Mapa MiraMon (MMM) será creado para agrupar las nuevas capas.

Para las opciones 1 a 5, la aplicación permite limitar las entidades a convertir a aquellas con atributo de tipo numérico, descartando las que poseen atributos de tipo alfanumérico. En caso de escoger sólo las entidades con atributos de tipo numérico, se puede forzar el redondeo de los atributos no enteros. Estas 5 opciones permiten 8 filtros de entidades:

FILTRO DE ENTIDADES EN TODAS LAS CAPAS (filtro de entidades 1):

Convierte todas las entidades de un determinado tipo (línea, punto, etc) de todas las capas que tienen como nombre un atributo compatible con el tipo escogido (entero real o texto). Si se restringe el tipo de atributo de salida a números enteros, sólo se traducirán las capas del fichero DXF con nombre de capa numérico (excepto en el caso de entidades de tipo texto con texto como atributo en que es el propio texto y no la capa quien proporciona el atributo y, por tanto, quien debe ser numérico). La aplicación mantendrá este valor como atributo de los vectores del fichero VEC e ignorará las entidades situadas en capas con nombres que no sean numéricos, y redondeará aquellos que no sean enteros (pero nos avisará en pantalla de la existencia de atributos incompatibles y de atributos redondeados).

FILTRO DE ENTIDADES EN UNA CAPA (filtro de entidades 2):

Convierte todas las entidades de un determinado tipo (línea, punto, etc) que se encuentran en una cierta capa, la cual puede tener como nombre un atributo alfanumérico. La aplicación permite cambiar el atributo a las entidades transformadas (excepto en las opciones de texto con texto como atributo y bloques, en que el nombre de la capa sólo sirve de filtro, pero el atributo convertido es el texto en sí o el nombre del bloque). El programa transforma el nombre de la capa (o la cadena de texto a buscar) en un atributo numérico o alfanumérico definido por el usuario.

FILTRO DE ENTIDADES EN DIVERSAS CAPAS (filtro de entidades 3):

Permite seleccionar las capas y los eventuales cambios a efectuar en los atributos de las entidades transformadas en VEC. Esta selección se hace a través de un fichero de equivalencias. La aplicación normalmente convertirá en mayúsculas los textos que dan nombre a las capas a buscar, ya que el formato DXF almacena los nombres de capa en mayúsculas; sin embargo, algunos softwares (p. ej. Arc/Info) no respetan este convenio y pueden escribir nombres usando letras minúsculas. Es por ello que DXFVEC ofrece la posibilidad de NO efectuar la conversión. También hay que tener en cuenta que las letras acentuadas (may. o min.) no se traducen ni se comparan correctamente con las no acentuadas. Este filtro de entidades también se puede usar para extraer diversas capas de un fichero DXF sin necesidad de iterar cada vez con el filtro de entidades de una capa (filtro de entidades 2); en este caso hay que indicar en el fichero de equivalencias el nombre de capa igual al nombre equivalente. Ver ejemplo más adelante.

FILTRO DE ENTIDADES DE UN TEXTO (filtro de entidades 4):

Este filtro de entidades sólo tiene sentido para textos y bloques. Permite extraer sólo los textos o bloques DXF con el texto o nombre de bloque especificado. En el caso de las opciones 3 y 5 pregunta por qué texto se quiere sustituir.

FILTRO DE ENTIDADES DE DIVERSOS TEXTOS (filtro de entidades 5):

Este filtro de entidades sólo tiene sentido para textos y bloques. Permite extraer sólo los textos o bloques DXF con el texto o nombre de bloque especificado en un fichero de equivalencias. Como en el caso anterior, si hace falta se sustituye el texto o el nombre del bloque por otro atributo equivalente.

FILTRO DE ENTIDADES DE ALTIMETRÍA (filtro de entidades 6):

Asigna el atributo de cada entidad a partir de la coordenada Z del primer vértice de cada entidad del fichero DXF.
Sólo válido para entidades de tipo polilínea, línea y punto.
Se transforman las entidades de todas las capas.

FILTRO DE ENTIDADES DE ALTIMETRÍA DE CAPAS (filtro de entidades 7):

Es idéntico al anterior, pero sólo extrae los elementos situados en las capas especificadas en un fichero de equivalencias.

FILTRO DE DESCRIPCIONES DE BLOQUE (filtro de entidades 8):

Todos los filtros anteriores leen las entidades de la sección ENTITIES del DXF. En los otros filtros de la aplicación y cuando se usan bloques, estos son extraídos con la opción 5 como puntos. Sin embargo, cada bloque presenta una descripción geométrica en la sección BLOCKS del DXF. Algunas veces puede interesar la extracción de la descripción de cada bloque como un fichero VEC (generalmente en un sistema de referencia 'plane'). Esta descripción podría usarse para generar un EMF que en MiraMon puede asociarse como símbolo de punto correspondiente en el fichero de puntos obtenido con la opción 5 para obtener una visualización más fiel en MiraMon.

Nombre_de_capa_texto_o_bloque_1
Nombre_equivalente_substituto_1
Nombre_de_capa_texto_o_bloque_2
Nombre_equivalente_substituto_2
     .
     .
     .
Nombre_de_capa_texto_o_bloque_n
Nombre_equivalente_substituto_n
...

NOTAS GENERALES SOBRE LOS FICHEROS VEC:

1. Los ficheros VEC están en formato ASCII y son compatibles con los del software Idrisi. Sin embargo, Idrisi no reconoce (por lo menos hasta la v. 4.1) los atributos de tipo "string", ni los "integer" que contengan valores de tipo "long" (superiores a 32767 o inferiores a -32768).
2. Los ficheros VEC, cuando se usan en Idrisi, pueden presentar problemas si tienen un 0 como atributo, incluso tratándose de ficheros de la versión 4.x.
3. Los ficheros vectoriales binarios de Idrisi tienen 4 bytes de precisión (6-7 cifras significativas), con lo cual se puede perder precisión si se convierten con "CONVERT V". Por ello recomendamos trabajar siempre con ficheros VEC de tipo ASCII. MiraMon sólo da soporte a ficheros VEC ASCII.
4. El formato VEC puede ser estructurado topológicamente a partir de las herramientas de MiraMon (VECPNT, Linarc, etc).

DXFVec 0 Fich1 [FichTexto]
DXFVec 1|2|3|4|5 F_DXF F_VEC TipoAtributo Filtro [N_Decimales [Tolerancia]]
DXFVec 6 F_DXF D_MMM [/PER_TIPUS_TOPO] [/NO_DIBUIXAR_BLOCS]
