Barra de título
En la ventana principal del
programa se diferencia, en la parte superior, la barra de título. Para dar una barra de
título a cada sesión de MiraMon, el programa sigue las siguientes
reglas:
- Si se tiene uno o
más mapas cargados, el primero (el del nivel más bajo) será el
que dará el nombre en la barra de título.
- Si no se tiene un
mapa cargado, se aplica la misma lógica a los ficheros ráster
que se tenga abiertos, si es que hay alguno
presente.
- Si sólo se tiene
archivos vectoriales, también el primero será el que le dará el
nombre a la barra de título.
En todos los casos (MMM, ficheros ráster y
vectoriales, geoservicios), si el archivo o la descripción de las capacidades contiene un título
descriptivo (sección [DOCUMENTO] de los MMM, campo DatasetTitlse de
los ficheros REL de los vectores estructurados, campo FileTitle de
los ficheros DVC de los vectores no estructurados, etc), este será
utilizado en lugar del nombre del archivo. La única excepción son
las composiciones RGB, las cuales, debido al poco espacio
disponible en la barra de título, muestran los nombres de los tres
archivos IMG utilizados en lugar los tres títulos, si se desea un
título para una composición RGB, almacénese en un MMM con un
título apropiado al mapa cuando se grabe.
Menús de MiraMon
Bajo la barra de título encontréis los diferentes menús de MiraMon. Por defecto, MiraMon muestra los menús Fichero, Edición, Visualización, Zoom, Información, Herramientas, Ayuda, aunque se permite, a través de la pestaña "Menús" del menú "Ayuda | Configurar parámetros", crear configuraciones de menú personalizadas, lo que implica aumentar o disminuir las funcionalidades de cada menú.
Cada menú de MiraMon permite acceder a unas funcionalidades específicas (abrir archivos, digitalizar, etc). Cuando junto a una función de un menú se muestra un asterisco ('*'), indica que la función está implementada en un módulo externo. Este hecho implica:
* No es necesario que los ficheros implicados sean abiertos desde MiraMon.
* Se pueden poner en marcha los procesos y dejarlos ejecutar en segundo plano mientras se continúa trabajando con MiraMon o con otra aplicación ya que MiraMon los inicia automáticamente en multitarea.
* Se pueden introducir los parámetros en línea de comando. Por lo tanto, también se pueden escribir archivos BAT para efectuar tareas repetitivas.
* Se pueden introducir los parámetros desde cajas de diálogo de Windows incluso cuando se está trabajando en ventanas DOS. Simplemente hay que ejecutar el nombre del programa precedido de la letra "W". Por ejemplo, para ejecutar CreaTop, se debe teclear wCreaTop y aparecerá la interfaz Windows de CreaTop. Si se trabaja en Windows 9x o NT, se puede invocar los programas "W" desde la propia consola.
* Para obtener una ayuda más completa de cualquiera de estos módulos, se puede consultar la ayuda específica del módulo abriendo el módulo en cuestión y pulsando el botón "Ayuda" de la caja de entrada de parámetros. Para acceder a la ayuda desde la consola se debe escribir el nombre del programa seguido de un interrogante (CreaTop ?); si no se incorpora el interrogante, MiraMon informará de la sintaxis sin la ayuda.
Barra de botones
Bajo la barra de título
encontramos un conjunto de iconos que denominamos barra de
botones.
Si se posiciona el cursor sobre los
iconos de la barra de botones, aparece la descripción de la
función del icono. Los iconos están agrupados por grupos
funcionales.
-
Los cinco primeros iconos
 corresponden a iconos
relacionados con la administración de archivos
(abrir favoritos,
abrir (y también abrir composiciones RGB y cerrar a través de teclas especiales), abrir recientes, guardar mapa y imprimir,
respectivamente).
A partir de la v.7 de MiraMon,
la propia caja de presentación del programa ofrece un nuevo
mecanismo para abrir fácilmente mapas típicos
(topográficos, ortofotos, mapas de cubiertas del suelo, áreas
protegidas, etc) organizados en diferentes temáticas o
regiones, y que forman colecciones favoritas.
Estas colecciones también facilitan al usuario la ubicación
en el mapa desde el primer momento.
A la izquierda del área de la caja de
presentación, se ofrecen una serie de mapas que forman parte
de una colección de mapas favoritos, por ejemplo, la de los
"Mapas típicos de Cataluña". Si el programa no
detecta la existencia de colecciones de mapas favoritos instaladas, en el
espacio correspondiente aparece, en su lugar, una caja de
exploración HTML con los ejemplos de colecciones de mapas
favoritos que se puede descargar desde la web de MiraMon
(actualmente se distribuyen, como ejemplos, las colecciones de Cataluña,
Andorra, España, la Península Ibérica, Argentina, Paraguay y el mundo)
por si el usuario quiere descargar las que se ofrecen por
defecto con el programa. Si no se tiene acceso a Internet en
ese momento, aparece escrita la dirección web donde se ubican
las colecciones a fin de que pueda ser copiada para hacer la
descarga más tarde o desde otro ordenador que sí tenga
conexión a Internet. Para más información, consulte
Colecciones de mapas favoritos de
MiraMon.
En la ventana de las
colecciones favoritas (también en la presentación del
programa) se ofrece, también, la información del
Twitter de
MiraMon, toda la información del Diario de versiones de
MiraMon y el Foro de Usuarios de
MiraMon (FUM) al cabo de unos segundos de abrir
la caja. Asimismo, si el MiraMon.par incluye la llave
PaginaHTM_AlternativaPresentacio= es posible indicar una
página HTML alternativa a estas páginas y típicamente mostrar
en ella información corporativa (último en la intranet de una
administración, indicaciones para los alumnos en un aula,
etc).
Para facilitar el uso del
programa, MiraMon define un fichero de perfil de
usuario, no en cuanto a la configuración (puesto que se
resuelve a partir del MiraMon.par individual o del MiraMon.par
corporativo), sino para aspectos como la última capa WMS
abierta o la última colección de mapas favoritos de la que se
ha hecho uso. Este archivo tiene por nombre
MM_Perfil_USUARI.par (donde USUARIO es el
nombre del usuario en el sistema) y se ubica en el directorio
temporal (la inclusión del nombre de usuario en el nombre del
archivo responde a que algunas configuraciones en aulas usan
el mismo directorio temporal para todos los usuarios de un
mismo ordenador).
El segundo icono permite abrir cualquier tipo de archivo mediante la navegación por las diferentes carpetas; si cuando se pulsa el botón tenemos pulsada la tecla "Control" se mostrará una lista de todas las capas, mapas, etc, abiertos para poder seleccionar qué cerrar; por otra parte, si cuando se pulsa el botón tenemos pulsada la tecla "Alt" el programa nos permitirá, sucesivamente, elegir 3 archivos ráster para formar fácilmente una composición RGB. El tercer icono, en cambio, permite acceder a un listado de los archivos abiertos, usados o creados recientemente. El listado contiene varios campos (nombre, extensión, tipo, etc) que permite ordenación por cualquiera de ellos. El cuarto icono permite guardar el mapa y el último permite acceder a su impresión.
-
El segundo grupo está formado por
un conjunto de iconos relacionados con el zoom de
visualización
 .
Los dos primeros iconos permiten aumentar el zoom o disminuirlo en relación al
centro de la imagen. El tercer icono permite aumentar el
zoom a la ventana que se
defina con el cursor. El cuarto icono, representado con una
mano, permite desplazar la
visualización. Para ello, será necesario que se posicione el
cursor sobre la zona que desea desplazar, y se clique con el
botón izquierdo del ratón. Así, la mano se cierra, momento en
el que puede desplazarse la visualización tanto como se
desee. Un segundo clic redibuja el mapa en la posición deseada.
 El programa
conmuta automáticamente a arrastre dinámico (desplazar el mapa
arrastrando con el ratón como si se hubiera pulsado
el botón de la manita o "pan" o se hubiera
pedido esta funcionalidad desde el menú
"zoom") cuando detecta que, después de hacer
clic con el botón derecho (o el botón izquierdo si se
es zurdo y se han intercambiado los botones), se
efectúa un arrastre inmediato. A partir de este
momento se puede soltar el botón y trabajar en el modo
tradicional en MiraMon, continuando el desplazamiento
hasta que se haga un segundo clic.
El desplazamiento lateral que se ha activado
dinámicamente a través de arrastre del ratón vuelve
automáticamente a dejar paso al modo de consulta
cuando se hace el segundo clic del desplazamiento ya
que, al fin y al cabo, seguir desplazando es tan
sencillo como volver a arrastrar. En atención a las
personas con dificultades para mantener el botón
arrastrando (personas con Parkinson, etc), el retorno
automático al modo de consulta no se efectúa cuando la
petición de desplazamiento se ha hecho desde el menú,
o desde el botón correspondiente de la barra de
botones. En este caso el modo "pan" queda
activado hasta que se cambia el nivel de zoom, se
desactiva explícitamente a través de la barra de
botones o el menú o se pulsa el botón
"retroceso" del teclado.
Para evitar problemas con esta nueva funcionalidad
en usuarios con ratones de diferente sensibilidad,
ordenadores más o menos rápidos, etc, se ha añadido
la opción de desactivar el arrastre dinámico (por defecto activado) y de configurar el tiempo, en segundos (0.20 por defecto), que el
programa espera entre un clic del ratón y un arrastre
para considerar que se está haciendo un cambio
dinámico en modo desplazamiento ("pan") a través del menú Ayuda | Configurar parámetros | Zoom y Aspectos generales, accesible también a través de la
sección [HARDWARE] del MiraMon.par,
parámetro TempsArrossegamentDinamicSegons=. También se puede inactivar el cambio dinámico a desplazamiento con el mismo parámetro.
Adicionalmente, si se desea activar o inactivar el
modo de arrastre dinámico durante la digitalización se
puede usar otro parámetro,
ActivaArrossegamentDinamicDurantDigitalitzacio=, en la
misma sección [HARDWARE]; este parámetro es útil para
aquellas personas que tienden a "arrastrar"
el ratón entre clics durante la digitalización y
activan demasiado frecuentemente el arrastre
dinámico.
|
El siguiente icono es el de
mosaicar/sincronizar
sesiones de MiraMon, el cual permite mostrar las
ventanas de las sesiones que se seleccionen apiladas (en
vertical) o en paralelo (horizontal) y sincronizarlas a partir
de la sesión que se elija. Para sincronizar correctamente las
sesiones, el modo de gestión de zoom en todas ellas ha de ser
el mismo. A continuación se encuentra el icono de vista previa, el cual permite
volver a la visualización anterior, hasta un total de 10
veces. El penúltimo icono, de vista general, permite pasar de
cualquier zoom de visualización a la visualización completa
de la capa o capas. Así pues, en caso de tener más de una
capa cargada, el ámbito de visualización será el máximo
posible (tanto en X como en Y) de todas las capas abiertas.
En último lugar, el icono de zoom a selección permite, una vez
se ha obtenido el resultado de una consulta por atributo (y se
ha retenido), aumentar la zona seleccionada al máximo zoom que
permita la pantalla.
Los siguientes iconos, ya fuera
del grupo de iconos de zoom, corresponden al redibujado de la Captura de datos de GPS en tiempo
real . El
redibujado se emplea para actualizar la visualización de
capas (por ejemplo cuando se está digitalizando vectores,
etc).
También se
puede redibujar mediante F5, refrescar mediante Ctr+F5
y detener el redibujado mediante Shift (cualquiera de las dos teclas con la flecha hacia arriba).
La interrupción del redibujado con la tecla
mayúsculas también se aplica a las capas WMS/WMTS y para el
redibujado de los objetos vectoriales (estructurados o
no), lo que resulta práctico cuando una capa WMS/WMTS o
vectorial es muy lenta de redibujar y se tiene un
ráster abierto de fondo que nos puede servir de
referencia y no se quiere apagar la capa WMS/WMTS mientras
se busca el área de interés. Asimismo, la opción
"Interrumpir
redibujado de selección con Mayúsculas del
menú Visualización, permite evitar el dibujado de las
selecciones (ráster o vectoriales), lo que es útil
cuando se quiere acelerar el dibujado porque nos
estamos desplazando, haciendo zooms, etc. Para más
información consultar Visualización |
Especial.
|
- El segundo icono del grupo, de
captura de datos de GPS en tiempo real, permite acceder a la
lectura de datos GPS/GNSS desde el
MiraMon si su receptor envía datos en protocolo NMEA al ordenador.
-
El siguiente grupo de iconos
corresponde a aquellos que permiten hacer consultas a las capas cargadas y crear anotaciones
 .
Así pues, el primer icono permite hacer consultas por
localización. Una vez se presiona este icono, se puede
interrogar cualquier punto para obtener la
información disponible sobre ese punto.
En las
consultas por localización se emplea el uso de
recursos HTML. Esto permite disponer de las
funcionalidades típicas de los navegadores de
Internet: ver código fuente, seleccionar un texto y
convertirlo a PDF, etc. Por lo tanto, si la base de
datos alfanumérica asociada, o incluso los separadores entre Campos contienen código HTML, este se interpreta exactamente
como en un navegador de Internet. Las aplicaciones de
esto son muy diversas y ensanchan considerablemente la
ya de por sí rica información de la consulta por
localización en MiraMon (que ya disponía de tamaños de
textos configurables los separadores, colores,
mostrar las unidades reales provenientes de los metadatos en los campos
de las bases de datos, etc) con posibilidades como
incrustar una imagen en la consulta (basta que el
campo, que también puede ser declarado como
hipervínculo en la imagen, ahora sea declarado, además, como contenido integrado y entonces MiraMon dibujará la imagen
en la propia caja de consultas por localización).
|
Además, MiraMon incorpora la
funcionalidad de globos informativos (tooltips)
tanto en capas ráster como vectoriales, de forma que se puede
indicar que una capa presente contenidos en forma de un globo
de texto cuando se sitúa el ratón encima de una entidad o
posición. Para activar esta funcionalidad, pulse el botón
 de la ventana de
visualización de la capa. Cuando se piden globos informativos
para más de una capa, los contenidos se muestran uno debajo
del otro en un globo común. Si una capa se declara no
consultable tampoco aparecen los globos informativos (pero se
puede declarar no visible y, por tanto, puede tener capas
"de fondo", que no consumen recursos de redibujado
ni aparecen en la vista pero proporcionan valores al mover el
cursor sobre ella). Por otra parte, los globos informativos
muestran las unidades correspondientes, siempre que se
disponga del valor y los metadatos indiquen que se desea
mostrar las unidades, tanto en rásters (también multibanda)
como en vectores. En el caso de los rásters, la información de
la celda aparece en forma de un globo de texto que muestra el
DN en una imagen de teledetección, el valor altimétrico en un
MDE o la categoría en un ráster categórico vinculado a un
tesaurus.
 La siguiente ilustración
muestra un MDE, una delimitación municipal coloreada por
comarca y el mapa de hábitats (el cual no se visualiza porque
se ha indicado que no sea visible), a la que se ha pedido que
tanto el valor del ráster del MDE (altitud en metros), el
campo de la base vectorial que proporciona el nombre del
municipio como el hábitat se muestren en el globo informativo.
Obsérvese que los globos también se pueden limitar por escala
en cada capa de información.
Dentro del grupo de iconos que
permiten hacer consultas a la capa cargada, el segundo icono
corresponde a la selección de objetos, icono que
permite acceder a la caja de selección interactiva de
objetos. El tercer icono corresponde a la consulta por atributo. Si se pulsa
el icono, se accede a la caja de "Consulta por
atributo" desde la que se puede realizar la
consulta. El cuarto icono de este grupo corresponde a la
medida de distancias,
perímetro, áreas, etc. Una vez pulsado el icono,
aparecerá la caja de medida de distancias. Si lo que se desea
es medir una distancia, se debe presionar sobre los dos puntos
entre los cuales se desea conocer la distancia. MiraMon
permite hacer esta consulta repetidamente, de manera que
proporciona la distancia desde el último punto indicado (es
decir, la longitud del último segmento) así como también la longitud
total. Si se pulsa sobre el botón "Área y
perímetro", MiraMon realizará la consulta sobre el
polígono resultante de dibujar un nuevo segmento desde el
último vértice que se ha seleccionado hasta el primer
vértice.
El siguiente icono  permite incorporar
anotaciones en un mapa mediante la inserción de puntos
(con o sin texto anclado), líneas o polígonos, los cuales son
modificables, eliminables y se pueden guardar en mapas. Para
más información, consúltese Crear
anotaciones.
El penúltimo grupo corresponde a
los iconos de gestión de las capas  . En concreto con el primer icono
se puede cambiar el orden y
propiedades de las capas. El segundo icono permite
Mostrar u ocultar la
leyenda mientras que el último icono permite
editar los
metadatos del archivo que seleccione (si se tiene más
de uno abierto).
 En el tutorial Visualització de mapes i ordre de capes (autoría: Oscar Alemán; audio original: catalán) se explica com establecer el orden y las propiedades de visualización de rásters y vectores.
| En relación al
aspecto inicial de la ventana del programa, se puede hacer
que siempre sea maximizada al comienzo a través del
parámetro "MaxIni=" del fichero MiraMon.par. Además, la barra de botones puede esconderse a través de la opción "Visualización | Entorno | Mostrar barra de botones=" o a través del parámetro "MostrarBarraBotons=" del fichero MiraMon.par. |
El último icono, solo disponible para ciertas licencias de MiraMon Profesional como las de de la Administración Pública, Universidades, etc, corresponde al publicador de datos abiertos  , icono que permite, a partir de un vector o de un mapa, generar un MMZX o un MMZ (certificado o no) y/o uno o varios ficheros SHP con la simbolización en uno o varios ficheros que siguen el estándar SLD del OGC v.1.0 y uno o varios ficheros XML con los metadatos en formato ISO19139.
Para que aparezca este icono en la barra de botones, hay que indicarlo en el MiraMon.par a través de la
clave BarraBotonsEspecial=de la sección [MiraMon]. Esta clave puede valer 0 o 1. Si se indica 1 significa que se quiere usar la barra de botones especial que incluye el botón adicional que permite la publicación/exportación de mapas vectoriales de MiraMon. Si se indica 0 significa que no se quiere la barra especial y, por tanto, se usará la barra estándar; este es el valor predeterminado. O bien se puede configurar a través del menú Ayuda | Configurar parámetros | Zoom y aspectos generales, con la activación de la casilla "Añadir a la barra el botón especial de publicación".
Al pulsar el botón se abre una ventana que permite seleccionar una de las capas abiertas (vectorial o Mapa) o bien un archivo e indicar si se quiere generar un MMZX, MMZ, SHP, etc. La ventana tiene una zona donde se muestran los mensajes a medida que se van generando los archivos, por lo que si hay carencias en los metadatos, quedan escritas y así el usuario las puede copiar y corregir. Esta opción también se puede invocar en línea de comandos, de forma que la MM32 se puede llamar con parámetros:
/PUBLICMM indica que se quiere publicar algunas de las capas a abrir
/MMZ=NomFitxerMMZ indica que se quiere generar un MMZ con los datos de origen. 'NomFitxerMMZ' es la dirección y el nombre del fichero MMZ a generar
/SHP=NomFitxerSHP indica el nombre del fichero SHP a generar
/XML19139 indica que se quiere generar la exportación de los metadatos en formato ISO 19139. Esta opción solo es válida si se ha indicado /SHP=
/SLD indica que se quiere generar un fichero SLD (conforme al estándar Styled Layer Description versión 1 del OGC) con la simbolización de la capa. Esta opción solo es válida si se ha indicado /SHP=
Barra inferior
En la barra inferior de la ventana principal de
MiraMon se documenta para el punto donde está ubicado el cursor las coordenadas (en el sistema de referencia de la composición cartográfica que se está visualizado, si existe) y el color de visualización (composición RGB); también se documenta la escala numérica y la escala gráfica (si existen) correspondiente a la visualización de la composición.
Al clicar sobre la escala, el usuario puede fijar la escala de visualización deseada.
MiraMon presenta, por defecto,
un cursor de consulta válido tanto para rásters como para
vectores. Mediante "Información | Obtener información de
..." y a través de la tecla F9 se puede conmutar entre
los tres tipos de cursores:
 |
 |
 |
| Consulta de ráster/vector |
Consulta solo de ráster |
Consulta solo de vector |
No obstante, según la función
que el programa esté desarrollando, aparecerán otros cursores
diferentes a los mostrados arriba.
|
 |
  |
 |
 |
 |
| Mover nodos |
Desplazar mapa |
Hipervínculo para abrir otro fichero,
recurso de internet, etc |
Cambio de atributo a partir de un atributo
arrastrado desde la leyenda |
Crear anotaciones |
A partir de la versión 6,
MiraMon puede abrir varios rásters a la vez. Los rásters
pueden estar ubicados de forma yuxtapuesta y/o sobrepuestos y
en cualquier disposición, sin que importe su ámbito, lado del
píxel, número de bits por píxel, etc. Además, a diferencia de
versiones anteriores, los rásters ya no condicionan en ningún
caso el ámbito de las capas abiertas que, sin embargo, se
puede controlar de forma adecuada desde "Zoom | Definir nueva vista
general... ". Asimismo, el número de rásters
abiertos y su ubicación en relación a la superposición con las
capas vectoriales y geoservicios (WMS, etc) es totalmente libre.
Para la visualización de un ráster, se dispone de los siguientes modos de gestión del zoom:
- Modo Vista
General: Se trata del modo de zoom más intuitivo o
natural, por lo que es el modo por defecto y recomendado a
los usuarios SIG generalistas, pero no proporciona la máxima
calidad en la visualización de una familia de rásters del
mismo lado de píxel. En este modo, los zooms se definen
teniendo en cuenta que el Zoom de vista general corresponde
al conjunto del ámbito de todas las capas o al especificado
en "Zoom | Definir nueva vista
general".
- Modo Ráster:
En este modo un determinado ráster, que denominamos
"Ráster de referencia" ostenta el Zoom=1. Esto es
especialmente útil en Teledetección, donde a menudo se
necesita un control muy estricto del píxel en el que estamos
trabajando, hacer desplazamientos laterales exactamente
píxel a píxel, así como tener una visualización óptima de la
calidad del ráster en zoom=1. En caso de elegir el modo
Ráster de referencia, se debe indicar cuál de los rásters
abiertos es el de referencia, es decir, cuál es el que tiene
los píxeles que queremos asignar al nivel de
zoom=1.
- Modo
Automático: Este modo aplica al modo Ráster de
referencia si todos los rásters abiertos tienen el mismo
lado de píxel, y aplica al modo Vista general en caso
contrario o si no hay ningún ráster. Tiene como ventaja que
proporciona la máxima calidad visual si estamos abriendo
varios rásters del mismo lado de píxel pero la limitación
del zoom x15 propia del modo Ráster si tiene algún ráster
abierto.
Recomendamos que se lea
atentamente la información relativa al modo de gestión del zoom
del menú Zoom.
La lista de los rásters que se
puede abrir con MiraMon de forma directa incluye: *.img; *.jpg; *.jp2; *.JPC; *.J2C; *.sid; *.tif; *.ecw; *.bmp;
*.RLE; *.dib. Los mecanismos para abrir de forma directa son:
desde el menú "Archivo | Abrir", "Archivo |
Abrir ráster", arrastrando los rásters sobre la
aplicación (drag & drop), haciendo doble clic sobre
el archivo en el Explorador, lanzándolos desde la línea de
comando (MM32 [RUTA] NOMFITXER.EXT), o vinculándolos como
hipervínculos a las bases de datos y abriéndolos desde cajas
de consulta por localización. Para más información, consúltese
Abrir ráster
del menú Archivo.
Cuando se abre un ráster para
ser visualizado, simplemente se debe elegir la tabla de
simbolización de color adecuada salvo que esta tabla ya haya sido especificada en el fichero REL que acompaña al ráster, o que sea un
ráster que tiene incrustada una paleta, como en algunos archivos TIFF. Además, en la caja de diálogo
"Modificar el orden y las propiedades de las
capas" también se puede configurar que la capa sea visible y/o consultable, tanto en pantalla como en la
leyenda.
Si se abre el vector sobre otros vectores, el ámbito
total de zoom es el que resulta de la suma de todos los
ámbitos. Si se tiene un ráster abierto, o si se abre con
posterioridad, la prioridad en cuanto a niveles de zoom y
ventana de visualización dependerá de la gestión de zoom que
se tenga activada. Recomendamos leer atentamente la
información relativa al modo de gestión del zoom
del menú Zoom así como la información sinóptica de la gestión
del zoom explicada unas líneas arriba, en Visualización de rásters.
De forma directa, bien sea
desde el menú "Archivo | Abrir" o "Archivo |
Abrir vector", arrastrándolos sobre la aplicación,
haciendo doble clic sobre el archivo en el Explorador o
lanzándolos desde la línea de comandos (MM32 [RUTA]
NOMFITXER.EXT), la lista de los que puede abrir MiraMon de
forma directa incluye: *.PNT; *.arco; *.nod;
*.polo; *.vec; *.shp; *.dxf; *.gpx; *.kml; *.dgn; *.gml.
En los vectores no
estructurados de tipo polígono, cualquier polígono que sea
rodeado por otro polígono quedará "tapado" por el
polígono que lo rodea si éste aparece, en la capa, en una
posición posterior y se ha definido la visualización llenando
el interior de los polígonos. De igual forma, un "agujero
transparente" no puede ser representado. Estos problemas
no ocurren si se trabaja con vectores estructurados
topológicamente.
Cuando se abre un archivo
vectorial, MiraMon ofrece varias opciones en relación a su
visualización.
Visualización de vectores de tipo punto:
En los ficheros de tipo PUNTO
(estructurados topológicamente o no estructurados) MiraMon
permite varias opciones en relación al radio del punto, el
intervalo de escalas al que se desea mostrar el archivo, la
información a mostrar en el caso de que se activen los globos
flotantes (tooltips), la simbología icónica y la fuente a usar
en los textos (estos últimos dos casos sólo aplicable a
vectores estructurados topológicamente), la transparencia de
la capa, etc.
Por defecto, MiraMon activa la
casilla de "Mostrar textos", que permite
visualizar un texto en el ángulo superior derecho del punto.
Si se trata de un vector estructurado topológicamente el texto
a mostrar puede ser cualquier campo de la base de datos
asociada al punto (atributo, identificador gráfico interno,
etc). En cambio, si es un vector no estructurado, el texto a
mostrar es el atributo del objeto. El formato del texto se
puede modificar (en el caso de vectores estructurados)
pulsando el botón "Fuente...". Para más
información, consulte La
simbolización en MiraMon.
El radio del punto por
defecto viene dado por el parámetro "RadiPnt" del
fichero MiraMon.par, aunque se puede cambiar a través de la
caja correspondiente: un valor 0 impide la visualización de
los puntos, mientras que el valor 1 o 2 es adecuado en la
mayoría de casos. En los archivos de puntos también se puede
elegir representar el radio en función de un campo de la base
de datos. Esto es útil, por ejemplo, para representar datos
como el número de habitantes de municipios asociados a puntos,
o para representar el recubrimiento de copas obtenido en un
inventario forestal. En este caso deberá indicar el campo a
usar así como el radio mínimo y máximo para escalar la
representación.
Si se activa los globos, cada vez que el cursor se ubique sobre el punto, aparecerá una caja
flotante con la información del campo que se haya seleccionado para ser mostrada.
MiraMon permite utilizar
símbolos para representar vectores estructurados
topológicamente de tipo punto. Por defecto, esta opción está
desactivada, de manera que los puntos se visualizan mediante
círculos blancos con contorno negro. A través de la opción
"Simbología" se puede seleccionar varias
opciones para los símbolos. Para más información, consúltese
Tabla de simbolización de iconos
(símbolos).
También permite indicar el
grado de transparencia del punto (tanto del símbolo
como del texto), en porcentaje, con valores comprendidos entre
el 0 y el 100 %.
Visualización de vectores de tipo
línea/arco:
En los ficheros de tipo ARC
MiraMon permite varias opciones en relación al color de las
líneas, el sentido de los arcos, el tipo y grosor de las
líneas.
MiraMon permite elegir el tipo de líneas (líneas simples o líneas combinadas), el color de las líneas y los arcos el cual puede ser
constante o indexado. En el caso de vectores estructurados
topológicamente, la indicación del color se puede realizar por
cualquier campo de la base de datos asociada y su tratamiento puede ser Categórico o Cuantitativo. Mediante el botón Avanzadas se accede a diversas opciones en relación a la gradación del color, el número y rango de los símbolos deseados, etc. Para más
información, consúltese Tablas de
simbolización de color y Tipología de simbolización: constante para toda la capa o indicada en función de un campo de la base de datos.
Cuando la simbolización es
automática, se permite activar la opción Existentes!
que indica a MiraMon que efectúe un análisis para incluir en
la tabla automáticamente generada (y, por tanto, en la
leyenda) sólo aquellos elementos realmente existentes en la
capa, con independencia de que un campo de una tabla asociada los contenga. Esta
opción es útil cuando se efectúan recortes o selecciones de
una capa que simbolizamos por un campo de una tabla asociada y
no queremos que aparezcan todos los elementos del campo sino
sólo aquellos realmente presentes en la capa; por ejemplo,
considerando que el campo es el de nombres de comarca de un
diccionario de comarcas pero nuestra capa sólo contiene 5 de
las 42 comarcas posibles. En el caso de campos numéricos esta opción tiene
el efecto de restringir los valores a usar a aquellos
utilizados por los objetos gráficos.
También permite indicar el
grado de transparencia de las líneas, en porcentaje,
con valores comprendidos entre el 0 y el 100 %.
Si se desea conocer la posición de los
vértices del vector, simplemente
se debe activar la casilla de "Ver vértices".
Si se desea conocer el sentido
en que se ha digitalizado el vector, simplemente se debe
activar la casilla de "Ver sentido". MiraMon
mostrará una flecha del mismo color que la línea, indicando el
sentido de digitalización. Además, se puede indicar el tamaño,
el semiángulo de apertura, la escotadura, etc.
Como en el caso de los vectores de tipo punto, MiraMon permite activar la opción de mostrar la información de la línea mediante globos flotantes cuando el cursor se detiene sobre una línea.
Además, cualquier campo de cualquier tabla de la base de datos asociada a un archivo de arcos o cualquier atributo de un archivo VEC de líneas puede ser mostrado como un texto adjunto a la línea mediante el botón Etiquetado. Esta funcionalidad además permite
establecer el rango de escalas dentro del cual mostrar los textos de las líneas (independientemente del rango de escalas de la capa en sí y muy recomendable para evitar un exceso de textos en vistas generales), así como censurar los textos de una longitud excesiva en relación a su arco/línea correspondiente, etc. Para más información, consúltese Etiquetado dinámico de los ficheros de arcos y líneas de la simbolización en MiraMon.
MiraMon también permite indicar
grosores y estilos de las
líneas de los archivos tipo ARC y los archivos tipo
POL. Los estilos soportados para las líneas son: sólido, de
puntos, de guiones y dos combinaciones de puntos y guiones. En
relación al grosor, se puede indicar en unidades mapa o en
píxeles. En el primer caso el grosor representado será
diferente según la escala de visualización de los archivos
(nivel de zoom), una utilidad típica es marcar los anchos
nominales de los diferentes tipos de vías de comunicación de
una zona (por ejemplo pistas de 2 m de anchura, carreteras de
5 m, etc). En el segundo caso (píxeles) el espesor es siempre
el mismo, independientemente del nivel de zoom, y la utilidad
típica es la representación de líneas de grosor indefinido,
como curvas de nivel, límites administrativos y de parcelario,
etc. Los espesores pueden ser constantes para todos los arcos
de un archivo o pueden ser indicados por un campo de la base
de datos. Las líneas de grosor superior a 2 píxeles en el
dispositivo de salida (pantalla, impresora) pueden presentar
cualquiera de los tipos posibles (continuo, a trazos, etc).
Mediante el botón  se podrá definir el grosor de las líneas, el radio de los puntos, etc, en la impresión:
grosor automático, definiendo el grosor de cada píxel en pantalla en unidades papel o bien con una exageración determinada por el usuario.
Este botón sólo es accesible si se ha indicado que se desea el grosor, radio, etc, en unidades "píxeles/mm", pero no si
se desea en unidades mapa ya que no tendría sentido. Aplica tanto para el caso de grosores, radios, etc, constantes, como para los casos indicados "por campo de la base de
datos".
- Si se elige automático, el grosor de las líneas en la impresión será similar al que se ve en pantalla (What You See Is What You Get).
En este caso MiraMon aplicará una exageración del número de píxeles usados en la impresora para que el elemento ocupe lo mismo que en pantalla. Para
que funcione correctamente, hay que tener adecuadamente establecida la anchura de la pantalla en mm en el MiraMon.par o en la correspondiente opción de configuración (por ejemplo el zoom por escala). Este modo ignora el factor de exageración al imprimir del botón "Mapa | Avanzadas". Es el modo por defecto en radios de puntos y nodos ya que un punto de radio 1 en la pantalla habitualmente nos va bien que el papel impreso sea de dimensiones similares (el punto es bien visible); también es el modo por defecto para tamaños de símbolos, ya que el símbolo suele ocupar unos cuantos píxeles y habitualmente querremos un tamaño del símbolo similar a la de la pantalla.
- Si elige en unidades papel:
- Caso de grosor, radio, etc, constante. En este caso indicaremos, en mm del papel impreso, cuál es el grosor, radio, etc, deseado.
- Caso de grosor, radio, etc, en función de un campo de la base de datos (es decir, por atributo). En este caso indicaremos cuantos mm del papel impreso corresponden a cada píxel en pantalla. MiraMon aplicará la misma proporcionalidad a los diferentes valores de los campos de la base de datos. Obsérvese que este modo permite, por ejemplo, definir líneas más finas que las que es capaz de dibujar una pantalla, lo que en el modo automático no es posible; en otras
palabras, en modo Automático (WYSIWIG) cuando se imprime una línea en una impresora se hace imitando el grosor en la pantalla y puede que este grosor sea
(habitualmente un píxel de pantalla ocupa unos 0.3 mm) excesivo desde un punto de vista estético convencional. Es por ello que este modo es el modo por defecto en el grosor de las líneas y los bordes de los polígonos y se aplica que 1 píxel de pantalla sea 0.2 mm. Este modo también ignora, en imprimir, el factor de exageración especificado a través del botón "Mapa | Avanzadas".
- Si se elige exageración de usuario, el programa funciona como en versiones anteriores a la v.5.5, aplicando, en imprimir, el factor de exageración especificado a través del botón "Mapa | Avanzadas". Esta opción está destinada a obtener exactamente el mismo aspecto impreso para mapas creados en aquellas versiones en
algunas configuraciones de ciertos dispositivos de impresión, pero en general no se aconseja su uso.
En sistemas Windows antiguos no
se permitía que las líneas de grosor superior a 1 píxel
tuvieran otro estilo que el sólido (si se indicaba un grosor
mayor que 1 píxel, o su equivalente en unidades mapa,
simplemente se dibujaba el grosor pedido en estilo sólido).
Por otra parte, téngase en cuenta que el redibujado más rápido
se obtiene cuando las líneas tienen un espesor igual a 1
píxel.
Visualización de vectores de tipo polígono:
En los ficheros de tipo
polígono (POL) MiraMon permite varias opciones en relación al
color, grosor y tipo de línea de los bordes de los polígonos
así como también al color y a las tramas para llenar los
polígonos.
El color,
grosor y tipo de línea de los bordes de polígonos funciona
análogamente al caso de los ficheros de tipo ARC, así como también la opción de Ver vértices, el Tratamiento de los datos y las opciones Avanzadas.
MiraMon permite llenar los
interiores de los polígonos con un valor constante (el
cual por defecto es blanco, si bien se puede modificar
pulsando el botón de los tres puntos) o llenarlos con un valor
indicado por cada objeto (en función de un campo de la tabla
principal y una tabla de simbolización de color determinada). También se permite la opción de dejarlos sin llenar. Para más información, consúltese
Tablas de simbolización en
MiraMon.
Cuando la simbolización es
automática, se permite activar la opción Existentes!
que indica a MiraMon que efectúe un análisis para incluir en
la tabla automáticamente generada (y, por tanto, en la
leyenda) sólo aquellos elementos realmente existentes en la
capa, con independencia de que el campo los contenga. Esta
opción es útil cuando se efectúan recortes o selecciones de
una capa que se simboliza por un campo de una tabla asociada,
cuando queremos que no aparezcan todos los elementos del campo
sino sólo aquellos realmente presentes en la capa; por
ejemplo, cuando el campo es el de nombres de comarca de un
diccionario de comarcas pero nuestra capa sólo contiene
algunas de las comarcas posibles. En el caso de campos
numéricos tiene el efecto de restringir los valores a usar a
aquellos utilizados por los objetos gráficos.
MiraMon también permite indicar
el grado de transparencia de los polígonos, en
porcentaje, con valores comprendidos entre el 0 y el 100 %.
MiraMon también permite
llenar los interiores de los polígonos con una trama
determinada, así como también asignar diferentes colores a las
tramas. Si se pulsa el botón "Tramas..."
aparecerá la caja de diálogo Tramas en la que puede
elegir el estilo de la trama y el color de la trama. Por
defecto MiraMon activa la opción sin trama, de modo que el
interior del polígono queda llenado según se haya elegido en
la opción del color para llenar el interior del polígono (no
llenar, color constante o color indexado). Para más
información, consúltese Tablas de
simbolización en MiraMon.
Todas estas características de
visualización de PUNTOS, ARCOS y POLÍGONOS, pueden ser
almacenadas en el fichero REL a través del botón
"Guardar" de la caja de diálogo; la próxima vez que
se abra esta capa vectorial, las características actuales
serán utilizadas como características por defecto y no
aparecerá la caja de diálogo para definir la simbolización.
Por otra lado, cada vez que se almacene una composición de
tipo Mapa MiraMon (*.mmm), las características de
visualización actuales se convierten en las características
por defecto, sean cuales sean las especificadas en el fichero
REL. Para más información, consúltese Descripción de los formatos vectoriales en
MiraMon y Descripción del formato mapa y
plantilla en MiraMon.
Nota: Es posible que
cuando se haga consultas, a veces se observe que la
información relativa al color de la paleta no sea igual a la
información relativa al color en pantalla. Hay diversas causas
que pueden explicar este hecho:
- El driver de
la tarjeta gráfica no ofrece 16 millones de colores, o no
está configurado con estas características (véase cuántos
colores detecta MiraMon en la carátula de inicio del
programa). En este caso el color de pantalla se parecerá al
de la paleta, pero en muchos casos no será igual. El
problema es tanto más evidente cuanto menos colores presenta
su sistema. La solución es cambiar de tarjeta o configurar
adecuadamente el driver.
- El objeto
sobre el que se informa está "tapado" por una otro
objeto. Por ejemplo si se tiene un archivo de polígonos
abierto sobre un archivo ráster y se consulta este último:
el color de pantalla para el píxel seleccionado será el
correspondiente al del polígono cobertor.
- El objeto es
un polígono y se representa con dos colores diferentes, uno
para el borde y uno para el interior. Si uno de los dos
elementos, por ejemplo el interior, se representa a través
de los colores de una paleta y el otro, por ejemplo el
borde, se representa con color constante, y el punto
seleccionado pertenece al borde, obtendremos como color de
pantalla el color constante (o lo más cercano que nos
permita nuestra tarjeta gráfica), el cual será normalmente
diferente al color que MiraMon informa como color de paleta
del elemento. Recuérdese que los colores constantes de
bordes y/o interiores se muestran en forma RGB en otro
apartado de la información dada.
- El elemento
seleccionado es un vector de polígonos estructurados que
estamos representando sin pintar el interior. Como los
polígonos estructurados admiten consulta clicando en su
interior, MiraMon nos informará del color de paleta de borde
del polígono (si no habíamos elegido color constante), pero
el color de pantalla corresponderá al color que tengamos
bajo el cursor en el momento de consultar.
-
El elemento seleccionado es un
vector de líneas o de polígonos, y hacemos la consulta
clicando entre dos vértices de uno de los segmentos que
delimitan el objeto. En este caso, y debido al algoritmo
utilizado para representar elementos vectoriales lineales
sobre dispositivos ráster como por ejemplo la pantalla, no
todos los píxeles sobre los que pasa el elemento lineal
son "pintados" con el color de la línea, sino
sólo unos cuantos (aproximadamente los que resultan
atravesados más conspicuamente), para evitar engrosarla
excesivamente. Esto hace que el color de pantalla pueda
corresponder a uno de los píxeles por donde la línea pasa
pero donde el algoritmo no llega a pintar el píxel. En
este caso, las coordenadas X,Y del punto pinchado nunca
dirán "final" ni "intermedio", sino
siempre "calculado".
Cada archivo vectorial que
cargamos tiene un rango de escalas en las que puede ser
visualizado. Cuando la escala de visualización está fuera
del rango, el archivo no se redibuja. Esto es útil para
ocultar información detallada que de otro modo podría
hacer poco clara la visualización; también es útil para
diseñar un Mapa MiraMon en el que diferentes capas
aparecen progresivamente a medida que se hacen zooms más
detallados. Por otra parte, a partir de un cierto nivel de
zoom detallado, puede que se desee que alguna capa
desaparezca si ya no es relevante a aquella escala (por
ejemplo una capa que contenga los nombres de países). El
botón  de la caja de
visualización de la capa permite acceder a la caja de
diálogo de Escalas la cual permite indicar
la escala más grande (por ej. 1:5000) y la más pequeña
(por ej. 1:250000) en las que deseamos visualizar el
fichero. Cuando la escala es mayor que la primera cantidad
(por ej. 1:500) o más pequeña que la segunda (por ej.
1:1000000) el archivo no será mostrado. Para visualizar en
cualquier situación, sea cual sea la escala de
visualización, indique 0 y 9000000. Los valores hacen
referencia al denominador de la escala. Importante:
la escala también afecta a la impresión, con lo cual al
imprimir puede suceder que en ciertas escalas aparezcan o
desaparezcan capas, según como se tenga
configurado.
MiraMon permite diferentes
opciones para el desplazamiento dentro de la ventana
principal:
- Si se
pulsa sobre las flechas de los extremos de las barras de
desplazamiento, se avanza 1 celda del mapa en esa
dirección. La celda tiene el tamaño de un píxel si se tiene un ráster abierto y el modo de gestión es "ráster". En otros casos se calcula una "celda virtual" en función del ámbito, etc.
- Si se
pulsa en el espacio entre el botón de la barra de
desplazamiento y las flechas, se desplaza el mapa en esa
dirección un tamaño equivalente a todo el área de
visualización actual (1 "página").
- Si se arrastra manualmente el botón de desplazamiento
hasta dónde convenga, sólo se debe tener presente que el
tamaño de las barras de desplazamiento horizontal y
vertical son una representación de la anchura y la
altura del mapa.
- Si se arrastra directamente la visualización y se hace un segundo clic donde convenga.
Con el teclado se puede
obtener estos desplazamientos utilizando las siguientes
teclas:
|
|
1 celda
|
1 página
|
Extremo
|
|
Arriba
|
Flecha
|
RePág o bien Ctrl+Flecha
|
Ctrl+RePág
|
|
Abajo
|
Flecha
|
AvPág o bien Ctrl+Flecha
|
Ctrl+AvPág
|
|
Izquierda
|
Flecha
|
Ctrl+Flecha
|
Inicio
|
|
Derecha
|
Flecha
|
Ctrl+Flecha
|
Fin
|
Si se redimensiona la
ventana, el ángulo de la imagen que se conserva como
referencia siempre es el superior izquierdo.
Si se tienen vectores
cargados y se hacen operaciones de desplazamiento o de
zoom, se puede mantener pulsada cualquiera de las teclas
"Mayúscula" (no "Bloque Mayúsculas")
para interrumpir el redibujado de vectores en cada nueva
vista, lo que agiliza el proceso de centrado en un área de
interés del ráster. Para más información, consúltese
Interrumpir redibujado
de vectores y WMS/WMTS con Mayúscula del menú
"Visualización | Especial".
MiraMon permite trabajar
con más de una sesión a la vez. Esto resulta útil para
comparar dos archivos de la misma zona, o el mismo archivo
a diferente escala, etc. Se puede sincronizar
geométricamente las sesiones abiertas de MiraMon a través
de Sincronizar todas
las sesiones de MiraMon del menú Zoom.
MiraMon permite visualizar
la leyenda de la capa o capas que actualmente están
visibles y/o consultables en la ventana cliente. La
leyenda muestra el título y la leyenda del/de los
archivo/s que se está visualizando. Se puede activar y
desactivar esta ventana mediante la tecla F11 o bien
mediante "Información | Mostrar leyenda".
También se leen y se escriben las características de
visualización y de leyenda en ficheros ráster no IMG, lo
que facilita el diseño de mapas con rásters en formatos
BMP, etc. Las capas de nodos muestran, en la leyenda, los
símbolos de los diferentes tipos solicitados. Esto permite
una mejor comprensión de la topología vectorial, la
corrección de los errores de digitalización vectorial,
etc.
La posición inicial,
anchura y altura de la caja de la leyenda (X,Y,Ancho,Alto)
está regida por el parámetro
"PosicioDimensioLlegenda" del fichero
MiraMon.par, y las unidades se dan en píxeles de pantalla.
También se permite que la leyenda esté, por defecto,
siempre visible indicando en el MiraMon.par
"IgnorarMostrarLlegenda=1".
La leyenda incluye todas
las capas abiertas siempre y cuando en la caja de diálogo
"Modificar el orden y las propiedades de las
capas" para cada capa esté activa la opción
"Visible en la leyenda". El orden de
aparición de las capas en la leyenda corresponde al orden
asignado de las capas en "Modificar el orden y las
propiedades de las capas".
Por cuestiones de espacio,
puede que la leyenda no muestre todas las categorías. En
este caso, los botones  permiten navegar a través
de ellas (este proceso no afecta a los colores del mapa
que se está visualizando). Para ahorrar espacio, MiraMon
tampoco muestra las clases vacías en la leyenda de los
rásters: si en el REL se describen las clases 1,2,3 y 255,
MiraMon no mostrará la caja de color de las clases 0 ni
4-254, a menos que se indique lo contrario en la caja de
diálogo "Visualización de la capa en la
LEYENDA".
En la leyenda, cada capa
corresponde a un registro. MiraMon facilita modificar las
propiedades de las
capas desde la leyenda, incorporando las siguientes
casillas, ubicadas junto al título de la capa en la
leyenda:
La primera casilla puede
ser un signo negativo (indica que la capa está
simbolizada en función de un campo y por lo tanto, que se
trata de simbolización indicada) o bien positivo
(indica que la simbolización es constante). Si se pulsa
sobre esta casilla, se accede a la caja de diálogo
"Visualización de la capa en la leyenda".
La segunda casilla, si está activada, indica que la capa
es visible. En caso contrario, no se mostrará la
capa en la ventana cliente. La tercera casilla, si está
activada, indica que la capa es consultable. En
último lugar, se encuentra el icono del GeM+, y por
tanto, si se clica sobre él, se accede al Gestor Universal de Metadatos Geoespaciales. Nótese que se puede abrir el GeM+ desde el botón metadatos de la leyenda, desde "Herramientas | Gestor de Metadatos" y desde la caja "Información | Rásters/Vectores abiertos".
En archivos como el BMP, etc.
también se permite abrir los metadatos desde la leyenda.
Con este objetivo se puede usar el botón metadatos de la
leyenda, además de poderse hacer desde la caja de
"Modificar el orden y las propiedades de las
capas" y desde la caja "Información | rásters
abiertos". En cambiar el estado de
"visible" o "consultable" en una capa
que pertenece a una serie cartográfica, el cambio se
propaga automáticamente a todas las hojas abiertas de la
serie.
El botón
"Capa...", ubicado sobre los iconos anteriores,
es especialmente útil cuando se quiere volver a mostrar en
la leyenda una capa que se había hecho desaparecer. En
caso contrario no se podría acceder (a menos que se fuera
directamente a la información guardada en el mapa
correspondiente o que volviera a abrir la capa como
archivo individual).
La caja de leyenda permite
hacer la edición de
colores haciendo doble clic sobre cualquier color
que aparezca. Esta es una vía alternativa a
"Visualización | Cambiar color de paleta...",
elegir una capa de la lista y pulsar "Ver...".
Atención si antes se ha pedido reducir el número de clases
mostradas en la leyenda, el color editado sólo es aquella
"muestra", no todo el rango. Recuérdese que si
se desea editar un rango de colores simplemente se deberá
indicar en la caja correspondiente: [34,57].
Prácticamente todas las
capas ráster y vectoriales (estructuradas o no) tienen
entrada en la leyenda. La leyenda refleja los colores y
categorías elegidas, permite disminuir el número de
categorías a ver (útil en paletas como GRIS256 sobre
imágenes fotográficas o de satélite y en MDE256 sobre
MDE). También se puede invertir el orden de presentación
de las categorías (útil en los MDE y curvas de nivel, en
los que resulta más natural ver las cotas altas en la
parte superior de la leyenda). Además, se pueden excluir
capas de la leyenda (por ejemplo unos límites
administrativos que sólo desea a modo de referencia
general pero no desea que aparezcan en la leyenda). Todos
estos parámetros se pueden modificar desde la caja de
diálogo Visualización de la CAPA en la leyenda a la
que se puede acceder haciendo doble clic sobre el signo
negativo o positivo (según corresponda) ubicado a la
izquierda de la entrada de la capa en la
leyenda.
 :

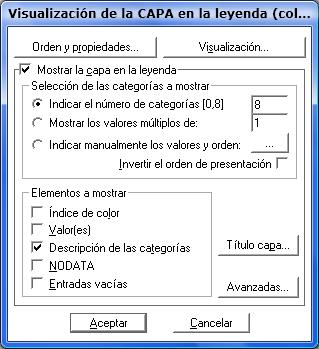

La caja de visualización de
la capa en la leyenda permite acceder a la caja de diálogo
"Modificar el orden
y las propiedades de las capas". Esta es una
vía alternativa a "Visualización | Modificar el orden
y las propiedades de las capas".
 :
La caja de visualización de
la capa en la leyenda también permite modificar las
características de visualización de un fichero pulsando el
botón "Vista", el
cual lleva directamente a la caja de características de
visualización general (visualización de vectores
polígonos, de líneas/arcos, etc). Para más información en
relación a la visualización general de vectores,
consúltese Visualización de
vectores. Para los rásters también se permite cambiar
su simbolización. Para más información en relación a la
visualización general de rásters, consúltese Visualización de rásters. Esta es una vía
alternativa a "Visualización | Modificar el orden y
las propiedades de las capas", y elegir una capa de
la lista y pulsar "Ver...".
Selección de las categorías a
mostrar:
MiraMon permite indicar el
número de categorías a mostrar en la leyenda, mostrar las
categorías múltiples de ciertos valores (útil por ejemplo
en Modelos Digitales de Elevaciones en que queremos
mostrar, por ejemplo, las categorías múltiples de 200), o
bien indicar manualmente los valores y el orden de las
categorías a mostrar.
Cuando se decide
representar sólo 'n' clases (por ejemplo en un MDE
decimos que sólo queremos ver 5) y éstas presentan valores
de tipo intervalo, MiraMon mostrará el valor central de
los 'n' intervalos seleccionados. En caso
contrario sería extraño ver:
[350-449]
[750-849]
:
(ya que no habría
continuidad en los intervalos, y hacer [350-749] sería
falso desde el punto de vista cromático) y resulta más
natural ver:
400
800
:
Si se decide elegir
manualmente las categorías a mostrar, se debe pulsar el
botón  y se accederá a
la caja de diálogo "Selección manual los valores a representar a la
leyenda". Desde esta caja, se puede borrar
las categorías no deseadas, reordenarlas, etc.
Si lo desea, puede
invertir el orden de presentación de las categorías
mostradas en la leyenda activando la casilla para este
fin.
Elementos a mostrar:
Con MiraMon es posible dar
diversa información junto con la simbolización de cada
clase (entrada) de la leyenda, la cual se representa
con el mismo color, grosor de línea, icono, etc, que los
elementos que aparecen en la pantalla de
visualización:
- El
índice de color (el color de la tabla de
simbolización de color con el que se pinta la clase).
Naturalmente, esta entrada no aparecerá nunca cuando no
tiene sentido, como por ejemplo en la simbología de
puntos a través de metaficheros.
- El
valor (numérico o categoría) en el fichero (el
valor del píxel en una imagen radiométrica [0,255], la
cota de la curva de nivel, nombre de la comarca, etc).
Cuando el número de valores es superior al de colores de
la paleta, el valor mostrado es en realidad un rango de
valores (en un MDE puede ser [350-449], [450-549],
etc). Como en el caso anterior, esto sólo aplica a tipos
de capa donde esto tenga sentido.
-
La descripción de la
categoría
Además, también se
permite mostrar los campos sindatos, así como las
entradas vacías, si se activa las opciones
correspondientes.
Se puede hacer que se vea
cualquiera de ellas independientemente, aunque algunas no
tienen sentido (por ejemplo, un MDE no tiene descripción
de categorías y no se mostrará nada más que el índice de
color y el valor numérico) o bien son redundantes (por
ejemplo, los índices de color y los valores numéricos en
las imágenes byte).
 o
 :
Si se pulsa sobre el botón
"Título
capa" o "Título serie" (si
se trata de una serie cartográfica), se accede a la caja
de diálogo "Nuevos títulos de la capa" o
"Nuevos títulos de la serie", según
corresponda, desde donde se puede definir el título de la
capa/serie así como también el título de la capa/serie que
se desea que se visualice en la leyenda.
 :
Si pulsa el botón "
Avanzadas" accederá a la caja de diálogo de
opciones avanzadas de la leyenda, desde donde se podrá
definir varias opciones de la visualización de la capa en
la leyenda. Estas opciones varían en función del tipo de
archivo que se trate, tal y como se muestra a
continuación:
-
Archivos estructurados
de arcos y archivos no estructurados de
líneas:
Cuando en un fichero de
tipo arco/línea el color de los arcos/líneas no es
constante sino indicado por un campo de la base de
datos y el grueso de los arcos/líneas está indicado
también por un campo de la base de datos, las opciones
avanzadas de la simbolización de la capa en la leyenda
permiten definir el color de simbolización del grueso
de los arcos/líneas, con un color definido por el
usuario o bien con uno de los colores utilizados en la
tabla de simbolización de color los arcos/líneas.
Además, en caso de tratarse de un campo numérico con
valores reales, se puede elegir el número de dígitos
decimales a mostrar.
Por ejemplo, en un
fichero de tipo ARC que simboliza las carreteras se
puede querer utilizar un color para cada carretera y
además, un grosor para cada tipo de vía (autopista,
autovía, carretera comarcal, etc). En la leyenda,
MiraMon usará dos entradas para simbolizar la capa:
por un lado, aparecerá el listado de todas las
carreteras con un color diferente para cada una de
ellas y por otro lado aparecerá la simbolización del
espesor de cada tipo de vía. En este segundo caso,
MiraMon permite elegir a través del botón
"Avanzadas", el color a utilizar en la
simbolización del tipo de vía (del grosor de los
arcos). Por ejemplo, puede elegir un color de usuario
(cualquier color), o bien puede elegir uno de los
colores utilizados en la simbolización del nombre de
la vía (por ejemplo, la vía que más aparece en la
representación).
-
Archivos estructurados
de polígonos:
En el caso de archivos
estructurados de tipo polígono, MiraMon permite,
análogamente al caso de ficheros de arcos y líneas,
definir el color de simbolización del grueso de los
polígonos, el cual puede ser un color definido por el
usuario o bien uno de los colores utilizados en la
tabla de simbolización de color de los polígonos. Para
más información y ejemplos, véase el apartado
anterior.
Por otra parte, cuando
en ficheros de polígonos se rellena los interiores con
un color indicado por un campo de la base de datos y
los bordes de los polígonos también están indicados
por un campo de la base de datos, MiraMon permite
definir, en la opción de "Avanzadas", el
color con el que se desea encuadrar el cajetín que
simboliza los colores de llenado de los polígonos. Por
ejemplo, en la base cartográfica de comarcas se quiere
simbolizar los bordes de los polígonos que definen las
comarcas con un color diferente para cada una de ellas
y además, se quiere llenar el interior de la comarca
con un color diferente en función de la provincia a la
que pertenece la comarca.
En el ejemplo anterior
se ha simbolizado el borde del cajetín que indica el
color de llenado del polígono con color rojo, que en
concreto corresponde al color número 4 de la tabla de
simbolización de los bordes de las comarcas, si bien
también se puede simbolizar con un color de usuario,
sin borde o bien con el color mismo del interior del
polígono. En caso de tratarse de un campo numérico de
valores reales, se puede definir el número de dígitos
decimales.
-
Ficheros
ráster:

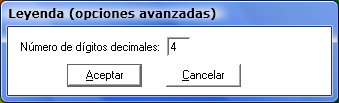

En el caso de archivo
de tipo ráster, en las opciones avanzadas se puede
definir el número de dígitos decimales si se trata de
un campo numérico de tipo real.
Control de la leyenda desde
los archivos MMM y REL:
Para una cierta capa, hay
varios parámetros que determinan cómo se verá cada aspecto
simbolizable (color, tramas, grosor, etc) en la leyenda.
Cada parámetro de los que se muestran a continuación está
precedido de las letras que definen el aspecto
simbolizable en cuestión. Para simplificar la explicación
y no hacerla demasiado repetitiva, ponemos el texto
"SMB_" antes de cada parámetro, si bien este
texto se sustituye, por ejemplo, por "color_e"
cuando se trata del color para llenar los polígonos o el
color de los arcos o de las líneas, por
"ColorVores_" cuando se trata del color de los
bordes de polígonos, por "Gruixos_" cuando el
aspecto simbolizable es el grosor de los arcos/líneas o
bordes de polígonos, etc.
- SMB_VisibleALleg - > 1: Sí;
0: No
- SMB_TitolLlegenda - > Título que se desea
que aparezca en la leyenda, típicamente más corto que el
título completo.
- SMB_CategAMostrar - > Tipos de selección
de las categorías a mostrar: N: cuando el usuario
indica el número de categorías; MULTIPLES: cuando
el usuario define que el número de categorías a mostrar
debe ser múltiplo de un valor; MANUALES: cuando
el usuario indica manualmente los valores y el orden de
las categorías a mostrar.
-
SMB_N_ClassesLleg -
> Número de clases que se desea ver. Típicamente,
serán todas las clases (se puede indicar
"-1" si no se sabe el número exacto), pero
para una imagen de grises o un MDE pueden ser, por
ejemplo, 10 clases. Este parámetro es sustituido
por
- "
SMB_N_EntradesManuals" cuando el usuario
indica manualmente los valores y a continuación del
parámetro indica todas las entradas manuales con el
orden que el usuario ha definido.
- "SMB_MultiplesDe" si el usuario
ha definido que el número de categorías a mostrar
debe ser múltiplo de un valor y a continuación del
parámetro indica el valor deseado.
- SMB_InvertOrdPresentColorLleg -> 1:
Invierte el orden de presentación; 0: no lo
hace.
- SMB_MostrarIndColorLleg -> 1:
Muestra el índice de color de la clase en la leyenda;
0: no lo hace.
- SMB_MostrarValColorLleg -> 1:
Muestra el valor (o rango de valores) de la clase en la
leyenda; 0: no lo hace.
- SMB_MostrarCatColorLleg -> 1:
Muestra la descripción de la clase (si hay) en la
leyenda; 0: no lo hace.
- SMB_MostrarNODATA -> 1: Muestra una
categoría correspondiente a los valores sindatos;
0: no lo hace.
- SMB_MostrarEntradesBuides -> 1:
Muestra una categoría correspondiente a las entradas
vacías; 0: no lo hace.
Control de la leyenda desde el fichero
MiraMon.par:
El siguiente parámetro
afecta a las capas para las cuales ni el MMM ni el REL
indican los parámetros del apartado anterior. Se puede
modificar posteriormente al inicio del programa a través
de "Información | Opciones por defecto en la
leyenda" (pero no afectarán a las capas ya
abiertas).
- MostrarIndColLleg -> Nos dice qué hacer
cuando se abre un archivo y existen clases a mostrar
pero ni el MMM ni el REL no especifican el valor de
"SMB_MostrarIndColorLleg". 1: Muestra
el índice de color de la clase en la leyenda; 0:
no lo hace.
Opciones por
defecto:
Este apartado recoge las
opciones por defecto que toma MiraMon si no se indica
MostrarIndColLleg en MiraMon.par.
Este apartado es importante
si se quiere entender bien qué hace el programa por
defecto. Los números contienen aclaraciones al pie de la
tabla.
| RÁSTERS |
Índice de
color |
Valor |
Descripción de la
categoría |
| Si se tracta de un
ráster temático de tipo byte, bit, short, long,
etc, que presenta leyenda en el REL. |
Sí (1) |
No |
Sí |
| Si se trata de una
imagen byte de valores contínuos (imágenes de
sensores ópticos o electrónicos) y no hay leyenda
en el REL. |
No (2) |
Sí |
- |
| Si se trata de una
imagen short de valores contínuos (NOAA) o MDT
short (MDE, MDP,...) y no hay leyenda en el
REL. |
Sí (3) |
Sí |
- |
| Capa de valores
reales (valores de tipo "float", como
por ejemplo temperatura) y no hay leyenda en el
REL. |
Sí(3) |
Sí |
- |
| Capa de valores long y no
hay leyenda en el REL |
Sí(3) |
Sí |
- |
| Combinaciones RGB |
- |
- |
- |
| Ficheros JPEG, JPEG 2000, MrSID,
BMP, DIB, etc. |
- |
- |
- |
| VECTORES |
Índice de
color |
Valor |
Descripción de la
categoría |
| Atributo "string" en DVC o
campo 'C' en DBF; colores constantes |
- |
- |
- |
| Atributo numérico. No ligado a un
tesaurus (incluye todos los VEC) |
Sí(3) |
Sí |
- |
| Atributo numérico. Ligado a un
tesaurus |
Sí(4) |
No |
Sí |
(1) Se
activa según el valor por defecto de
MostrarIndColLleg en MiraMon.par. Para ficheros
byte y bit es coincidente con los valores de las celdas,
por lo que no se aconseja activar "Valor" en
este caso. En imágenes short, unsigned short o long, puede tener sentido
activar "Índice de color", "Valor" y
"Descripción de la categoría".
(2) No se
activa porque es redundante con "Valor". Se
permite activar la redundancia para propósitos docentes
(por ejemplo, mostrar MDE byte en zonas de altitud
inferior a 256 m). Las categorías no
existen.
(3) Se
activa según el valor por defecto de
MostrarIndColorLleg a MiraMon.par, pero se
recomienda activarlo porque normalmente los valores
son diferentes a los de "Valor". Las categorías
no existen.
(4) Como 3,
pero las categorías existen.
En el tutorial Modificar la llegenda (autoría: Joan-Cristian Padró; audio original: catalán) y Configurar leyenda (autoria: AAECAD; subtítulos originales: castellano) se aporta información en relación a la gestión de la leyenda.
|
